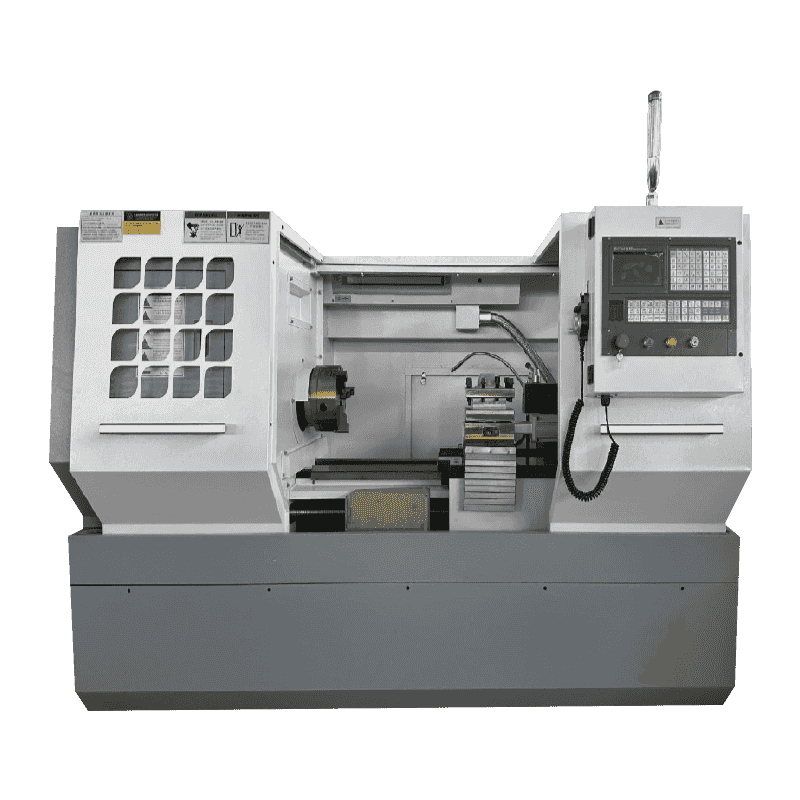

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / CK6140 High-precision CNC Horizontal Lathe CK6140 High-precision CNC Horizontal Lathe
Numerical control lathe
Ang serye ng CK6140 CNC pahalang na lathe ay nagtatampok ng mataas na katumpakan, mataas na kapangyarihan, at mataas na katigasan. Ang mga pangunahing sangkap at istraktura nito ay mahusay na dinisenyo, at ito ang unang pagpipilian ng kagamitan para sa mga shaft ng machining, disc, bushings, mga espesyal na hugis na ibabaw, at mga workpieces na uri ng tornilyo.
Mga workpieces.
Ang KND o isang malawak na bilang ng mga numero ng control control at all-digital AC servo system, x, at z-axis ay semi-closed-loop control, ang bola screw sub ay gumagamit ng C3 level na katumpakan ng mga ball screws, at ang mga elektrikal na sangkap ay na-import o domestic kilalang mga tatak, alinsunod sa CE o domestic 3C sertipikasyon.
Ang mga tool ng makina ay sinuri nang mahigpit alinsunod sa mga pamamaraan ng inspeksyon bago umalis sa pabrika. Ang bawat tool ng makina ay nagpatibay ng isang laser interferometer upang suriin ang kawastuhan ng pagpoposisyon ng X at Z axes at ang pag -uulit ng kawastuhan ng pagpoposisyon, na nagsisiguro na ang matatag at maaasahang kawastuhan ng mga tool ng makina.
Bago umalis sa pabrika, ang mga tool ng makina ay mahigpit na sinuri ayon sa mga pamamaraan ng inspeksyon. Ang bawat tool ng makina ay nagpatibay ng isang laser interferometer upang masubukan ang pagpoposisyon ng kawastuhan at pag -uulit ng mga x at z axes upang matiyak ang kanilang katatagan at pagiging maaasahan.
Impormasyon sa Produksyon
Pangunahing Mga Bahagi Panimula
1 、 kama.
Ang pag -ampon ng flat na istraktura ng kama, dagta ng paghubog ng buhangin, mataas na kalidad na paghahagis ng cast iron, gabay ng riles ay nagpatibay ng daluyan na dalas ng pagsusubo at paggiling at pag -paste ng proseso ng paghubog, na may mahusay na paglaban sa pag -abrasion at pagpapanatili ng katumpakan.
2 、 kahon ng spindle.
Ang istraktura ng spindle ay nagpatibay ng karaniwang istraktura ng suporta ng two-point sa harap at likuran na mga dulo, at ang spindle ay may mataas na katigasan; Ang tindig ay nagpatibay ng espesyal na tindig para sa isang high-precision spindle ng Harbin Bearing Factory, na ginagawang ang spindle ay may mataas na rotary katumpakan. Ang pangunahing saklaw ng bilis ng drive ay 100 ~ 2000R/min; Ang mga pangunahing gears ng drive ay matigas at lupa, ang drive, at lumiligid na mga bearings ay lubricated ng malakas na langis, na may mahusay na bilis at mababang temperatura na pagtaas ng pagganap; Ang disenyo ng kaso ng spindle box ay tumatagal ng buong pagsasaalang-alang sa mga hakbang sa pagwawaldas ng init at mekanismo ng panginginig ng boses, na ginagawang ang kahon ng spindle ay may mga tampok ng mababang ingay at mataas na kawastuhan ng paghahatid, at ang ingay ng tool ng makina ay hindi lalampas sa halaga na itinakda ng pambansang pamantayan. Ang ingay ng makina ay hindi lalampas sa halaga na itinakda ng Pambansang Pamantayan. Ang makina ay may aparato ng proteksyon ng overload na de -koryenteng, isang aparato ng proteksyon ng overload na mekanikal, at isang aparato ng emergency stop upang makontrol ang pag -ikot ng spindle. Ang Uri ng Awtomatikong Pagbabago ng Bilis ng Pagbabago ay nilagyan ng isang panlabas na awtomatikong kahon ng pagbabago ng pagbabago ng bilis.
3. Pagpapakain ng Paggalaw
Ang transverse (x-axis) at paayon (z-axis) na paggalaw ng pagpapakain ay hinihimok ng mga motor ng servo upang mapagtanto ang mabilis na mga paggalaw at pagpapakain na may mga katumpakan na ball screws.
Ang slide guideway ay nakakabit ng isang anti-creeping plastic soft belt, na maaaring masiguro ang pagpoposisyon ng kawastuhan at pag-uulit ng tool ng makina.
4. Tailstock.
Ang disenyo ng tailstock ng makina ay nagbibigay ng buong pagsasaalang-alang sa katigasan, kapasidad ng paglo-load, at pagiging kabaitan ng gumagamit. Ang paraan ng paghigpit ay manu -manong.
6. Chuck
Ang makina ay nilagyan ng isang 8-pulgada na three-jaw chuck (opsyonal na haydroliko).
7. Sentral na pagpapadulas
Pag -ampon ng teknolohiyang Hapon na sentralisadong sistema ng pagpapadulas upang mapagtanto ang pagpapadulas ng bawat gabay na riles, ball screw, at tindig. Ang bomba ng pagpapadulas ay may mga pag -andar ng display ng katayuan sa pagtatrabaho at pagsubaybay sa haydroliko. At maaaring maiakma sa anumang oras na pag -ikot ng iniksyon ng langis.
3 、 Numerical Control Tool Holder
Ang Vertical Four-Station CNC Tool Holder ay may mga tampok ng mataas na pagpoposisyon ng kawastuhan, katatagan at pagiging maaasahan, isang malawak na hanay ng mga aplikasyon, simpleng istraktura, madaling pagpapanatili, at iba pa.
4 、 Paggawa ng Kapaligiran ng Machine Tool
Ambient temperatura: 5 ℃ ~ 40 ° ℃ saklaw at ang average na temperatura ng 24h ay hindi lalampas sa 35 ℃.
Relatibong kahalumigmigan: 30% ~ 95% at ang prinsipyo ng pagbabago ng kahalumigmigan ay hindi ito dapat maging sanhi ng paghalay.
Altitude: sa ibaba ng 1000m.
Kapaligiran: walang labis na alikabok, acid gas, corrosive gas at asin.
Iwasan ang direktang sikat ng araw sa makina o heat radiation sa makina na maaaring maging sanhi ng mga pagbabago sa nakapaligid na temperatura.
Ang posisyon ng pag -install na malayo sa mga mapagkukunan ng panginginig ng boses.
Posisyon ng pag -install na malayo sa nasusunog at sumasabog na mga materyales.
Teknikal na parameter
| Item | Unit | CK6140 |
| Max. Pag -on ang diameter ng kama | mm | 400 |
| Pinakamataas na diameter ng pag -on sa may hawak ng tool | mm | 210 |
| Ang haba ng workpiece ng Maxi Mum sa pagitan ng dalawang sentro | mm | 750 |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ52 |
| Saklaw ng bilis ng spindle | r/min | 100-2000 pagbabago ng gear/walang katapusang pagbabago |
| Uri ng spindle end | A2-6 | |
| Spindle front taper hole | Anim na Mohs | |
| Lakas ng motor ng spindle | KW | 5.5 |
| Feed Motor Form | Dalas ng conversion | |
| Numerical control tool rest | Vertical four-station tool holder | |
| Laki ng shank | mm | 20x20 |
| Paulit -ulit na katumpakan ng tool na may hawak ng pagpoposisyon | ± 3.2 " | |
| Saklaw ng bilis ng feed | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Minimum na yunit ng setting | mm | 0.001 |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 2150x1450x1650 mm |
| Timbang ng Gross Machine | kg $ | 1900 |
