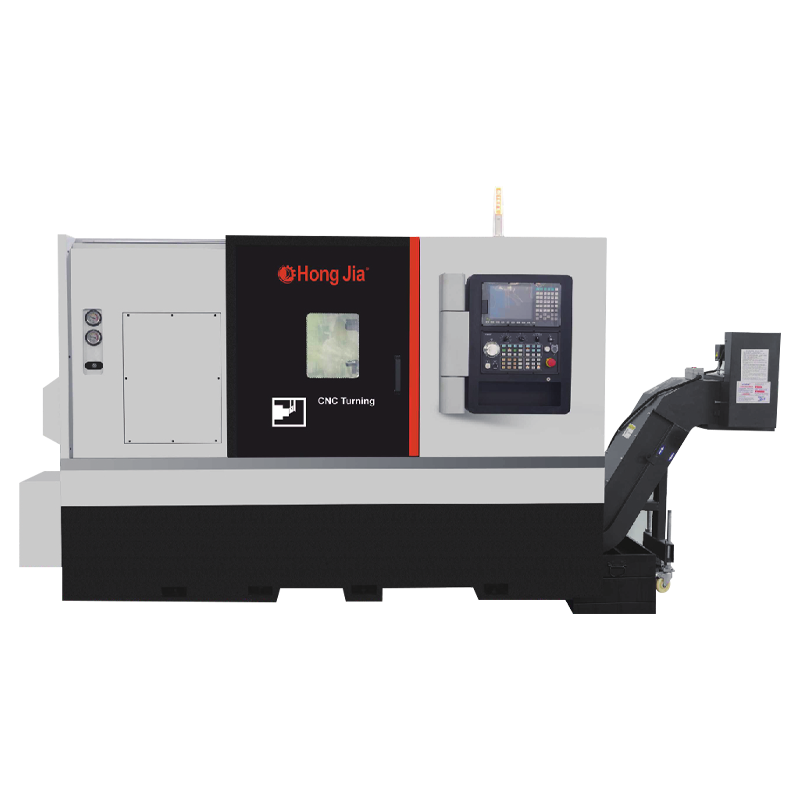

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC110D-Y mataas na produksiyon pahalang na sentro ng pag-on NC110D-Y mataas na produksiyon pahalang na sentro ng pag-on
Ang mga high-ani na pahalang na mga sentro ng pag-on ay gumagamit ng mga high-performance spindles at mga sistema ng pagputol, na madaling makayanan ang pagproseso ng mga bahagi ng iba't ibang mga materyales at hugis. Napakahusay na pagputol ng kapangyarihan at matatag na bilis ng pagputol masiguro ang kahusayan sa pagproseso at kalidad ng pagproseso. Ang mga na -optimize na mga landas ng tool at pagputol ng mga parameter ay nagbabawas ng panginginig ng boses at pagsusuot sa panahon ng pagputol at pagpapalawak ng buhay ng tool.
Ang mga riles ng gabay sa katumpakan at mga sistema ng pagpoposisyon ay nagsisiguro ng mataas na katumpakan at katatagan sa panahon ng pagproseso. Ang mga advanced na sensor at control system ay sinusubaybayan at ayusin ang mga parameter ng pagproseso sa real time upang matiyak ang pagiging pare -pareho sa pagproseso ng kawastuhan. Ang mga maaasahang sistema ng clamping at fixtures ay matiyak na ang katatagan at pagpoposisyon ng kawastuhan ng mga bahagi sa panahon ng pagproseso.
Ang mataas na antas ng automation, sumusuporta sa iba't ibang mga awtomatikong pamamaraan ng pag -load at pag -load, binabawasan ang manu -manong interbensyon, at nagpapabuti sa kahusayan ng produksyon. Na-optimize na istraktura ng tool ng makina at sistema ng pagwawaldas ng init na matiyak ang pangmatagalang operasyon na matatag, bawasan ang downtime, at dagdagan ang pangkalahatang output.
Impormasyon sa Produksyon
Kapasidad sa pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 125L

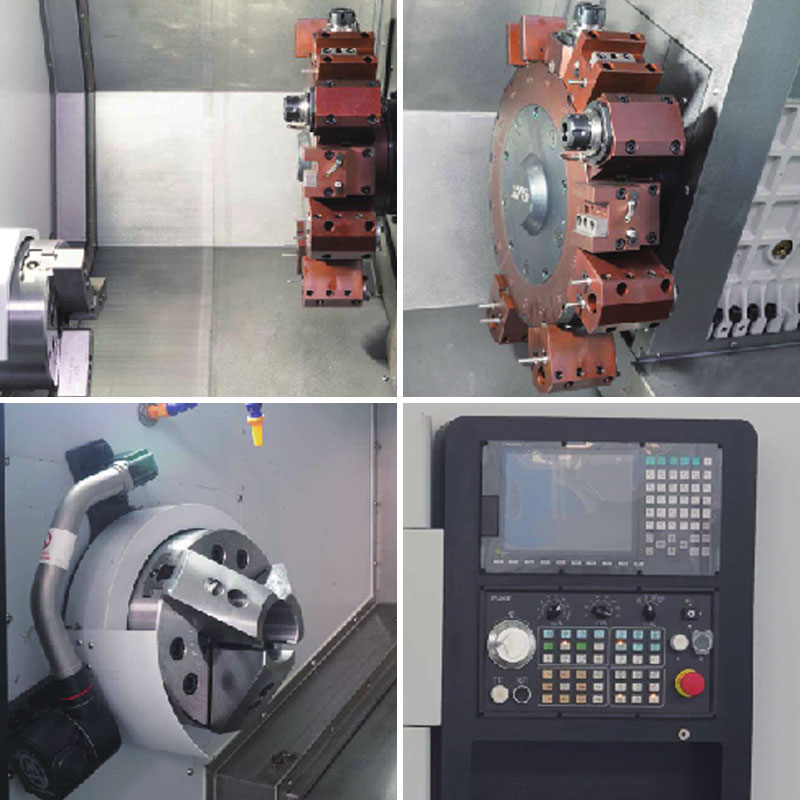

Machine Tool Basic Configur
1. Bagong henerasyon SYTEC/22TB
2. New Generation Drive Motor
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan Wire Rail at tornilyo 5. Maghiwalay ng tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit na katumpakan ng mekanikal na spindle
Teknikal na parameter
| Item | Unit | NC-110D-Y | |
| Max. Pag -on ang diameter ng kama | mm | Φ750 | |
| Max. Diameter ng Machining | mm | Φ600 | |
| Max. Haba ng paggawa | mm | 700 | |
| Max. Itali ang baras sa pamamagitan ng diameter ng butas | mm | Φ75 | |
| Principal axis | Form ng ilong ng spindle | A2-8/11 | |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ86 | |
| Ang taper ng spindle inner hole | MT-6 | ||
| Tatlong-jaw Chuck na may hawak na kakayahan | 10 ” | ||
| Hilahin ang form ng pagkilos ng baras | Presyon ng haydroliko | ||
| Max. bilis ng spindle | r/min | 2500min -1 | |
| Pangunahing kapangyarihan ng motor | KW | 15/18.5 | |
| Feed | X-Axis Travel | mm | 350 |
| Paglalakbay ng Z-axis | mm | 750 | |
| X/z axis mabilis na bilis ng paglipat | m/min | 25 | |
| Katumpakan | Posisyon ng kawastuhan (x/z) | mm | ± 0.005 |
| Paulit -ulit na kawastuhan sa pagpoposisyon (x/z) | mm | ± 0.003 | |
| Power Tool Tower | Numero ng tool | 12 | |
| Form ng Pagmamaneho | Servo | ||
| Taas ng sentro | mm | 100 | |
| ToolChangeTime (T-T) | S | 0.2 | |
| Mga pagtutukoy ng may hawak ng tool | mm | 50 | |
| Mga pagtutukoy ng Tool ng Square Tool | mm | 25 | |
| Bilis ng powerhead | r.p/min | 4000 | |
| Power Head Motor Power | KW | 3.6 | |
| Powerhead torque | N.m | 15 | |
| Uri ng Powerhead | BMT | 55/65 | |
| Y-axis | Y-Axis Travel | mm | 150 |
| Y-axis motor metalikang kuwintas | N.m | 8.4 | |
| Y-axis screw | bola | 3206 | |
| Form ng Gabay sa Y-Axis | Rectangular hard riles / wire riles | Rectangular hard riles | |
| Tailstock | Taper ng tailstock manggas | MT-5 | |
| Diameter ng Sleeve Center | mm | Φ80 | |
| Nangungunang Sleeve Maximum na Paglalakbay | mm | 100 | |
| Kaligtasan ng Kaligtasan | Ganap na sarado | ||
| Numerical control system | SYTEC 22TB/FAN UC OI-TF | ||
| Timbang ng makina | Kg | 5350 | |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 2980 × 2200 × 1950 | |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC110D-Y mataas na produksiyon pahalang na sentro ng pag-on supplier and custom NC110D-Y mataas na produksiyon pahalang na sentro ng pag-on company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
NC110D-Y Mataas na Produksyon Horizontal Turning Center: Makabagong Gawain ni Ningbo Hongjia
NC110D-Y mataas na produksiyon pahalang na sentro ng pag-on ay ang Ningbo Hongjia CNC Technology Co, ang aktibong tugon ng LTD sa mga kinakailangan sa industriya ng pagmamanupaktura para sa mataas na kahusayan at pagproseso ng mataas na katumpakan. Ang kagamitan ay gumagamit ng isang high-performance spindle at cutting system, na madaling makayanan ang mga gawain sa pagproseso ng mga workpieces ng iba't ibang mga materyales at hugis. Ang malakas na kakayahan ng pagputol at matatag na bilis ng paggupit ay matiyak ang dalawahang pagpapabuti ng kahusayan sa pagproseso at kalidad ng pagproseso.
Upang higit pang mapabuti ang kahusayan sa pagproseso at kontrol sa gastos, ang NC110D-Y na mataas na produksiyon na pahalang na pag-on ng sentro ay nag-optimize sa landas ng tool at pagputol ng mga parameter sa disenyo. Ang makabagong disenyo na ito ay epektibong binabawasan ang panginginig ng boses at isusuot sa panahon ng proseso ng pagputol, hindi lamang nagpapatagal sa buhay ng serbisyo ng tool, ngunit makabuluhang nagpapabuti sa pagtatapos ng makina na ibabaw. Sa pamamagitan ng tumpak na pagkalkula at kunwa, ang bawat landas ng tool ay tumpak na binalak upang matiyak na ang bawat pagputol ay maaaring makamit ang pinakamahusay na epekto, sa gayon ang pag -maximize ng kahusayan sa produksyon habang tinitiyak ang kalidad.
Habang hinahabol ang mataas na kahusayan, ang Ningbo Hongjia CNC Technology Co, LTD ay nakakabit din ng kahalagahan sa pagproseso ng kawastuhan at katatagan. Ang NC110D-Y mataas na produksiyon na pahalang na pag-on center ay nilagyan ng tumpak na mga riles ng gabay at mga sistema ng pagpoposisyon upang matiyak ang mataas na katumpakan at katatagan sa panahon ng pagproseso. Ang mga advanced na sensor at control system ay sinusubaybayan at ayusin ang mga parameter ng pagproseso sa real time upang matiyak ang pagkakapare-pareho ng kawastuhan sa pagproseso, at mapanatili ang napakataas na kawastuhan sa pagproseso kahit na sa ilalim ng pangmatagalang patuloy na operasyon.
Ang automation ay ang takbo ng pag-unlad ng modernong industriya ng pagmamanupaktura, at ang NC110D-y mataas na produksiyon na pahalang na sentro ay gumaganap din sa pagsasaalang-alang na ito. Sinusuportahan ng kagamitan ang iba't ibang mga awtomatikong pag -clamping at pag -load ng mga pamamaraan, lubos na binabawasan ang manu -manong interbensyon at makabuluhang pagpapabuti ng kahusayan sa produksyon. Parehong ang awtomatikong sistema ng pagpapakain at ang intelihenteng aparato ng pag -alis ng chip ay sumasalamin sa malalim na pundasyon ng Hongjia CNC sa aplikasyon ng teknolohiya ng automation.
Upang matiyak ang pangmatagalang matatag na operasyon ng kagamitan, ang NC110D-y mataas na produksiyon na pahalang na pag-on center ay ganap na na-optimize sa mga tuntunin ng istraktura ng tool ng makina at sistema ng pagwawaldas ng init. Ang solidong pangunahing istraktura at disenyo ng mataas na rigidity ay nagbibigay -daan sa kagamitan upang mapaglabanan ang malaking pag -load na dinala ng mabibigat na operasyon sa pagputol, tinitiyak ang katatagan at tibay ng pagproseso. Kasabay nito, ang na-optimize na sistema ng pagwawaldas ng init ay epektibong kumokontrol sa pagbabagu-bago ng temperatura sa loob ng tool ng makina, binabawasan ang error sa pagproseso na dulot ng thermal deform, at tinitiyak ang kawastuhan ng tool ng makina sa ilalim ng pangmatagalang operasyon.
Sa mga tuntunin ng pagsasaayos, ang NC110D-Y na mataas na produksiyon na pahalang na pag-on center ay nagpapakita rin ng talino ng ningbo hongjia CNC Technology Co, Ltd. Ang bagong henerasyon na Sytec/22TB control system, bagong henerasyon drive motor, mataas na metalikang kuwintas na spindle motor at iba pang karaniwang mga pagsasaayos na matiyak ang pagsulong at pagiging maaasahan ng kagamitan. Bilang karagdagan, ang mga linear na riles at lead screws na na-import mula sa Taiwan o Japan, independiyenteng mga tangke ng tubig, awtomatikong mga conveyor ng chip, hydraulic three-jaw chucks at built-in na high-speed unit na katumpakan ng mekanikal na spindles lahat ay nagbibigay ng mga gumagamit ng higit pang mga pagpipilian upang matugunan ang iba't ibang mga pangangailangan sa pagproseso.
