Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC108D-Y drawout coolant tank horizontal turn center NC108D-Y drawout coolant tank horizontal turn center

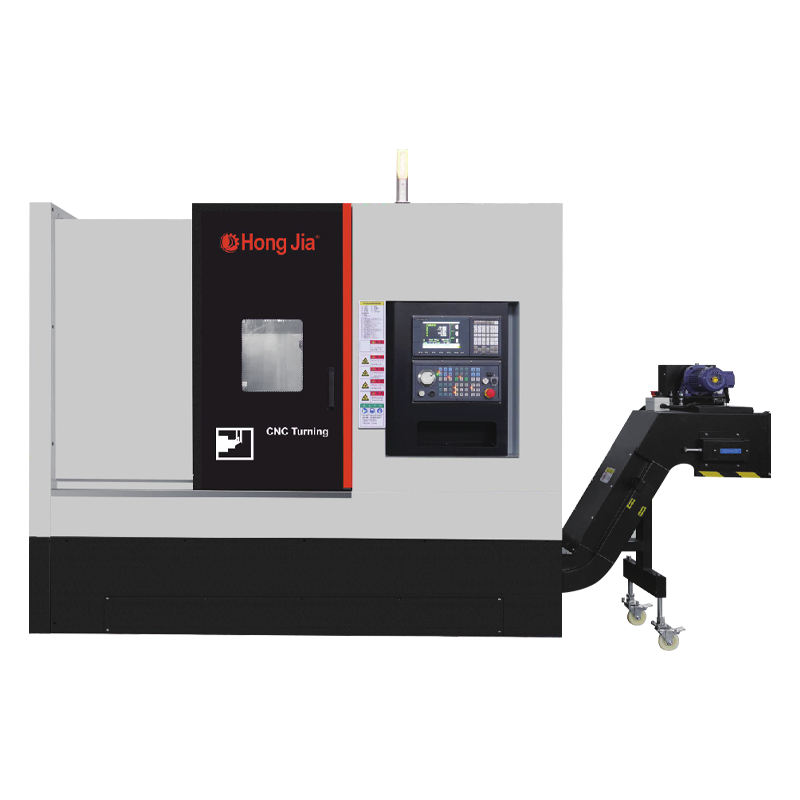

Ang pahalang na sentro ng pag-on na may isang pull-out coolant tank ay naghihiwalay sa pagputol ng pag-iimbak ng likido mula sa katawan ng tool ng makina, na epektibong maiwasan ang potensyal na panganib ng kaagnasan ng pagputol ng likido sa mga bahagi ng katumpakan ng tool ng makina, at lubos na binabawasan ang rate ng pagkabigo ng tool ng makina na sanhi ng pagputol ng likidong pagtagas. Ang independiyenteng tangke ng tubig ay hindi lamang nagpapabuti sa pangkalahatang pagganap ng proteksyon ng tool ng makina, ngunit pinapanatili din ang tool ng tool ng makina na tuyo at malinis, na nagpapalawak ng buhay ng serbisyo ng kagamitan.
Ang gamit na mahusay na sistema ng pag -alis ng chip ay ang susi sa pagpapabuti ng kahusayan sa pagproseso at pagpapanatiling malinis ang tool ng makina. Ang system ay nagpatibay ng advanced na teknolohiya ng pag -alis ng chip at disenyo ng istruktura, na maaaring mabilis at tumpak na alisin ang iba't ibang mga chips na nabuo sa panahon ng pagproseso, epektibong maiwasan ang mga pagkabigo sa tool ng makina at nabawasan ang kawastuhan ng pagproseso na dulot ng akumulasyon ng CHIP.
Ang prinsipyo ng nagtatrabaho ng mahusay na conveyor ng chip ay simple at mahusay. Sa panahon ng pagproseso, ang mga chips ay mabilis na nakolekta at dinala sa itinalagang lugar ng koleksyon sa pamamagitan ng pipe ng pagtanggal ng chip. Sa prosesong ito, ang chip conveyor ay maaaring matalinong makilala ang uri at laki ng chip, ayusin ang bilis ng pag -alis at lakas ng pag -alis ng chip, at tiyakin ang pinakamahusay na epekto sa pag -alis ng chip. Kasabay nito, ang chip conveyor ay may mababang ingay sa operating at hindi makagambala sa operating environment.
Impormasyon sa Produksyon
Kapasidad sa pagproseso

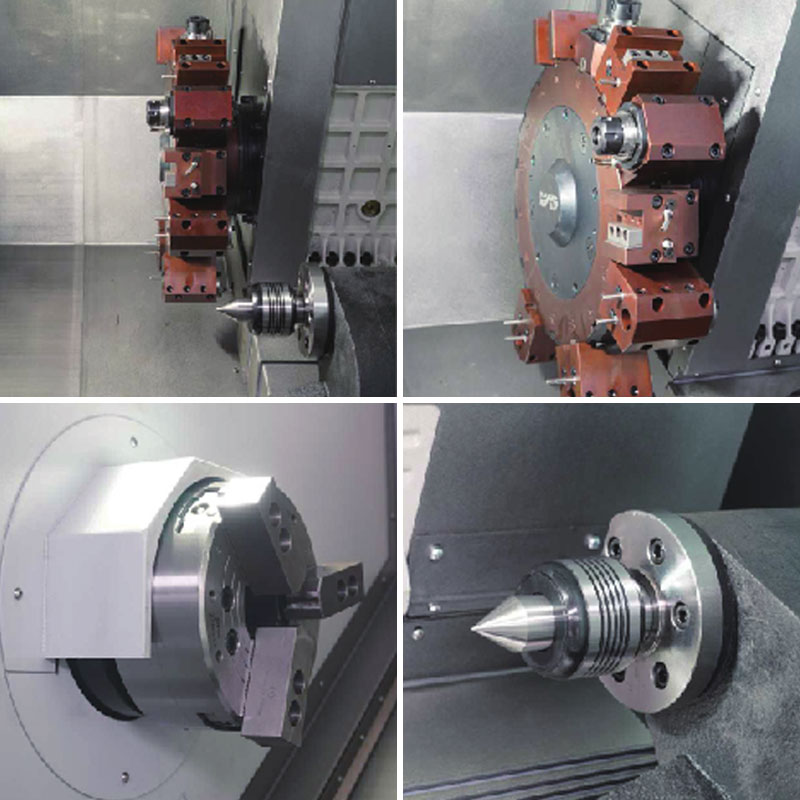

1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 125L
Machine Tool Basic Configur
1. Bagong henerasyon SYTEC/22TB
2. New Generation Drive Motor
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit na katumpakan ng mekanikal na spindle
Teknikal na parameter
| Item | Unit | NC-108D-Y | |
| Max. Ang pag -on ng diameter sa kama | mm | Φ650 | |
| Max. Diameter ng Machining (Uri ng Disc) | mm | Φ300 | |
| Max .Machining diameter (uri ng baras) | mm | Φ350 | |
| Max. Ang pag -on ng diameter sa isang skateboard | mm | Φ280 | |
| Distansya sa pagitan ng dalawang sentro | mm | 500 | |
| Max. haba ng pagtatrabaho | mm | 460 | |
| Max. Itali ang baras sa pamamagitan ng diameter ng butas | mm | Φ52 | |
| Principal axis | Form ng ilong ng spindle | A2-6 | |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ66 | |
| Ang taper ng spindle inner hole | MT-6 | ||
| Tatlong-jaw Chuck na may hawak na kakayahan | 8 " | ||
| Hilahin ang form ng pagkilos ng baras | Presyon ng haydroliko | ||
| Max. bilis ng spindle | r/min | 4000 | |
| Pangunahing kapangyarihan ng motor | KW | 11/15 | |
| Feed | X-Axis Travel | mm | 225 |
| Paglalakbay ng Z-axis | mm | 490 | |
| X/z axis mabilis na bilis ng paglipat | m/min | 25 | |
| Katumpakan | Posisyon ng kawastuhan (x/z) | mm | 0.008/0.010 |
| Paulit -ulit na kawastuhan sa pagpoposisyon (x/z) | mm | 0.006/0.008 | |
| Power Tool Tower | Numero ng tool | 12 | |
| Form ng Pagmamaneho | Servo | ||
| Taas ng sentro | mm | 170 | |
| Oras ng Pagbabago ng Tool (T-T) | s | 0.2 | |
| Mga pagtutukoy ng may hawak ng tool | mm | 32 | |
| Mga pagtutukoy ng Tool ng Square Tool | mm | 25 | |
| Bilis ng powerhead | r.p/min | 4000 | |
| Power Head Motor Power | KW | 3.6 | |
| Powerhead torque | N.m | 15 | |
| Uri ng Powerhead | BMT | 55 | |
| Y-axis | Y-Axis Travel | mm | 100 |
| Y-axis motor metalikang kuwintas | N.m | 8.4 | |
| Y-axis screw | bola | 3206 | |
| Form ng Gabay sa Y-Axis | Rectangular hard riles / wire riles | Rectangular hard riles | |
| Tailstock | Taper ng tailstock manggas | MT-5 | |
| Max/min. may hawak na haba ng workpiece | mm | 500/60 | |
| Kaligtasan ng Kaligtasan | Ganap na sarado | ||
| Numerical control system | Sytec22tb/ FanUC 0I-TF/ GSK988TA | ||
| Timbang ng makina | Kg | ≈4400 | |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 2420x1700x2050 | |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC108D-Y drawout coolant tank horizontal turn center supplier and custom NC108D-Y drawout coolant tank horizontal turn center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Ano ang mga natatanging tampok ng drawout coolant tank horizontal turn center?
1. Makabagong Disenyo ng System ng Coolant
Isang pangunahing highlight ng Drawout coolant tank horizontal turn center ay ang makabagong disenyo ng coolant system nito. Ang mga tradisyunal na lathe coolant system ay madalas na may mga problema tulad ng hindi magandang paglamig na epekto at mahirap na pagpapanatili. Ang coolant tank ng lathe na ito ay nagpatibay ng isang naaalis na disenyo, na hindi lamang maginhawa para sa pang -araw -araw na pagpapanatili at paglilinis, ngunit tinitiyak din na ang coolant ay palaging malinis, sa gayon ay mapapabuti ang kahusayan ng paglamig at katumpakan ng machining. Kasabay nito, ang coolant ay pantay na na -spray sa workpiece at tool sa pamamagitan ng isang tumpak na nozzle, na epektibong binabawasan ang temperatura ng pagputol at pagpapalawak ng buhay ng serbisyo ng tool.
2. Pag-andar ng High-precision Horizontal Rotation
Ang isa pang natatanging tampok ng drawout coolant tank horizontal turning center ay ang mekanismo ng pag-ikot ng mataas na katumpakan nito. Ang disenyo na ito ay nagbibigay -daan sa lathe upang madaling makamit ang tumpak na pag -ikot at pagpoposisyon ng workpiece, sa gayon natutugunan ang mga pangangailangan sa pagproseso ng mga kumplikadong bahagi. Sa panahon ng proseso ng pagproseso, ang spindle at tailstock ng lathe ay maaaring gumalaw nang magkakasabay upang matiyak na ang workpiece ay nananatiling matatag sa panahon ng pag -ikot.
Ang Ningbo Hongjia CNC Technology Co, ang mga produkto ng LTD ng LTD ay napakahusay din sa kontrol ng katumpakan. Ang mga lathes na ito ay nilagyan din ng mga advanced na sistema ng CNC, na maaaring makamit ang tumpak na kontrol at pagsasaayos ng mga parameter ng pagproseso, karagdagang pagpapabuti ng kahusayan sa pagproseso at kalidad ng workpiece.
3. Napakahusay na kakayahan sa pagproseso at kakayahang umangkop
Ang drawout coolant tank horizontal turning center ay mayroon ding malakas na mga kakayahan sa pagproseso at malawak na kakayahang umangkop. Kung ito ay pagproseso ng mga malalaking workpieces o maliliit na bahagi, ang lathe na ito ay madaling makayanan ito. Ang matibay na istraktura ng kama at tumpak na sistema ng paghahatid ay matiyak na ang katatagan at katumpakan ng lathe sa mataas na bilis. Kasabay nito, sinusuportahan din ng Lathe ang iba't ibang mga pagsasaayos ng tool at kabit, na pinapayagan itong umangkop sa iba't ibang mga materyales at mga kinakailangan sa pagproseso.
Ang Ningbo Hongjia CNC Technology Co, ang mga produkto ng LTD ng LTD ay kapuri -puri sa mga tuntunin ng mga kakayahan sa pagproseso at kakayahang umangkop. Ang mga lathes na ito ay maaaring magproseso ng iba't ibang mga kumplikadong hugis ng mga bahagi, tulad ng mga shaft, disc, manggas, atbp Kasabay nito, sinusuportahan din nila ang iba't ibang mga pamamaraan ng pagproseso, tulad ng pag -on, paggiling, pagbabarena, pagbubutas, atbp.
4. Matalinong operasyon at pagsubaybay
Sa pag -unlad ng intelihenteng teknolohiya sa pagmamanupaktura, ang drawout coolant tank horizontal turn center ay isinama rin ang mga intelihenteng elemento. Ang mga modernong lathes ay nilagyan ng mga advanced na sistema ng CNC at mga interface ng pakikipag-ugnay ng tao-computer, na nagpapahintulot sa mga operator na madaling itakda, subaybayan at ayusin ang mga parameter ng pagproseso. Kasabay nito, sinusuportahan din ng lathe ang mga remote na pagsubaybay at pag -andar ng diagnosis ng kasalanan, na maaaring sumasalamin sa katayuan ng operating at hindi normal na mga kondisyon ng lathe sa real time, pinadali ang napapanahong pagpapanatili at pagpapanatili.
Ang Ningbo Hongjia CNC Technology Co, LTD ay nakamit din ang mga kamangha -manghang mga resulta sa katalinuhan ng mga lathes ng CNC. Ang kanilang mga lathes ay nilagyan ng mga advanced na sistema ng CNC at teknolohiya ng sensor, na maaaring masubaybayan ang iba't ibang mga parameter at impormasyon sa katayuan sa panahon ng proseso ng pagproseso sa real time. Ang impormasyong ito ay maaaring ipakita at maitala sa pamamagitan ng interface ng pakikipag-ugnay ng tao-computer, na maginhawa para sa mga operator na pag-aralan at ayusin.
