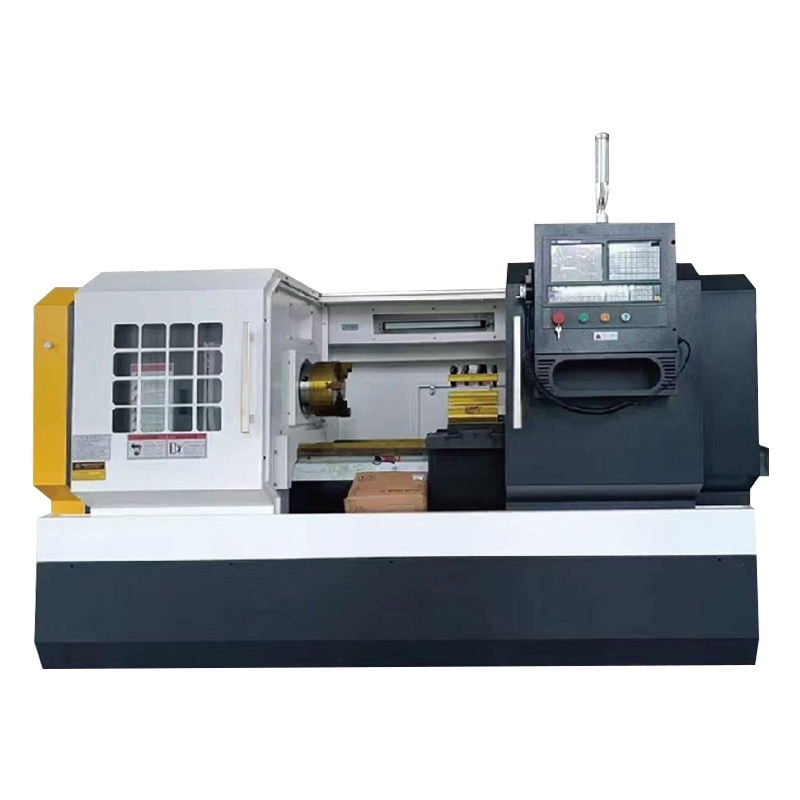

Numerical control lathe
Ang serye ng CK6150 CNC Horizontal Lathe ay may mga tampok ng mataas na katumpakan, mataas na kapangyarihan, mataas na katigasan, atbp.
GSK980TB3/HUAZHONG 808 CNC System at All-Digital AC Servo System, X, Z-axis ay semi-closed-loop control, bola screws gamit ang C3 Level Precision ball screws, mga de-koryenteng sangkap ay na-import o domestic kilalang mga tatak, alinsunod sa CE o domestic 3C sertipikasyon. Ang makina ay nilagyan ng isang vertical na apat na istasyon na may hawak ng tool ng CNC ng isang sikat na tatak sa China, na mayroong mga tampok ng mataas na pagpoposisyon ng kawastuhan, mataas na lakas, at mahusay na pagganap ng anti-vibration.
Ang mga tool ng makina ay sinuri nang mahigpit alinsunod sa mga pamamaraan ng inspeksyon bago umalis sa pabrika. Ang bawat tool ng makina ay nagpatibay ng isang laser interferometer upang suriin ang kawastuhan ng pagpoposisyon ng X at Z axes at ang pag -uulit ng pagpoposisyon ng kawastuhan upang matiyak ang kanilang katatagan at pagiging maaasahan.
Impormasyon sa Produksyon
Mga bentahe ng mga tool sa makina
1. Machine Tool Headstock at Bed. Tailstock. Ang buong makina ay nagpatibay ng isang laser interferometer para sa inspeksyon, na maaaring epektibong ginagarantiyahan ang pagpoposisyon ng kawastuhan ng z-axis at x-axis, ulitin ang kawastuhan ng pagpoposisyon, backlash, at katatagan ng makina.
2. Ang tool ng makina ay gawa sa mataas na lakas na cast iron na may mga espesyal na materyales ng tanso at chromium, at ang gabay sa kama ay napawi sa lalim ng 3mm, na epektibong nagpapabuti sa paglaban ng pagsusuot at katatagan ng tool ng makina.
3. Ang tool ng makina ay nagpatibay ng sentralisadong pagpapadulas, at ang headstock ay ikinakalat na may sapilitang pagpapadulas, na tinitiyak ang kalinisan at mga katangian ng dissipation ng init ng headstock bilang tugon sa mainit na panahon sa timog, at epektibong nagpapatagal sa buhay ng serbisyo ng mga bearings at gears.
4. Ang tool ng tool ng makina ay nagpatibay ng mga bearings ng harbin, spindle sa pamamagitan ng hole 82mm, at mga gears ng tool ng makina gamit ang paggiling ng katumpakan, epektibong pagpapabuti ng tigas ng gear, at binabawasan ang ingay ng tool ng makina.
5. Ang makina ay nagpatibay ng Hanjiang Ball screws, z-axis ball screws, at x-axis ball screws na may makunat na istraktura, na nagpapabuti sa kawastuhan ng workpiece machining ng panlabas na bilog at laki ng panloob na butas.
6. Ang makina ay nagpatibay ng isang apat na istasyon na walang-lift na may hawak ng tool na electric. Tool Shank Sukat: 25x25mm.
7. Delixi Brand Electrical Appliances

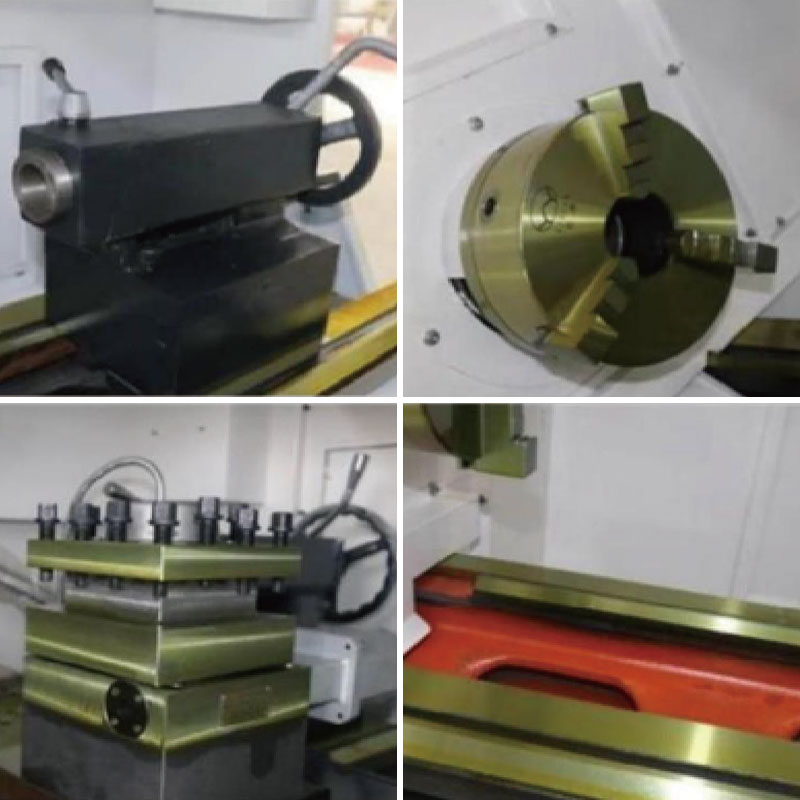

Numerical control tool rest
Ang apat na istasyon ng tool ng CNC na may mataas na kawastuhan sa pagpoposisyon, katatagan at pagiging maaasahan, isang malawak na hanay ng mga aplikasyon, simpleng istraktura, madaling pagpapanatili, at iba pa.
Ang disenyo ng tailstock ng makina ay nagbibigay ng buong pagsasaalang -alang sa katigasan, kapasidad ng pagdadala, at kasiyahan ng paggamit. Ang pamamaraan ng jacking ay manu -manong.
Ang makina ay nilagyan ng isang 250mm manu-manong three-jaw chuck.
Ang Wenchang (SANHE) Vertical 4-posisyon na may hawak ng tool ng CNC ay nailalarawan sa pamamagitan ng mataas na pagpoposisyon ng kawastuhan, katatagan, at pagiging maaasahan, isang malawak na hanay ng mga aplikasyon, simpleng istraktura, at madaling pagpapanatili.
Ang pag -ampon ng flat na istraktura ng kama, dagta ng paghubog ng buhangin, mataas na kalidad na paghahagis ng cast iron, ang gabay ng riles ay nagpatibay ng daluyan na dalas ng pagsusubo at proseso ng paghubog ng plastik, na may mahusay na paglaban sa pag -abrasion at pagpapanatili ng kawastuhan.
Teknikal na parameter
| Item | Unit | CK6150 |
| Pinakamataas na diameter ng pag -on sa kama | mm | Φ500 |
| Pinakamataas na diameter ng pag -on sa may hawak ng tool | mm | Φ290 |
| Pinakamataas na haba ng workpiece sa pagitan ng dalawang sentro | mm | 1000 |
| Spindle sa pamamagitan ng diameter ng butas | mm | 82 |
| Saklaw ng bilis ng spindle | r/min | 150-1600 Bilis ng varubte na may independiyenteng spindle o tatlong gears |
| Uri ng spindle end | ISO (GB) A2-8 | |
| Spindly front taper hole | Limang Mohs | |
| Lakas ng motor ng spindle | 7.5 | |
| Form ng spindle motor | Dalas ng conversion | |
| Numerical control tool rest | Vertical 4-station | |
| Laki ng shank | mm | 25x25 |
| Paulit -ulit na katumpakan ng tool na may hawak ng pagpoposisyon | ± 0.01 " | |
| X-Axis Travel | mm | 310mm |
| Paglalakbay ng Z-axis | mm | 1000mm |
| Mabilis na bilis ng paglipat | mm/min | X: 6000 Z: 8000 |
| Saklaw ng bilis ng feed | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Minimum na yunit ng setting | mm | 0.001 |
| Tail Scot Sleeve Diameter | mm | Φ65 |
| Tailstocic sleeve stroke | mm | 150 |
| TAIL SEAT SLEEVE TAPER | Limang Mohs | |
| Paglamig ng kapangyarihan ng motor | W | 90 |
| Paglamig ng ulo ng pump | m | 5 |
| Paglamig ng daloy ng pump | L/min | 25 |
| Mapagkukunan ng kuryente | 380V ± 10Pares, 50Hz ± 1% three-phase AC | |
| Nakapaligid na temperatura | ℃ | 0-40 |
| Kamag -anak na kahalumigmigan | % | ≤92 |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 2450x1510x1840 |
| Timbang ng Net Machine | Kg $ | 2150 |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China CK6150 High-Power CNC Horizontal Lathe supplier and custom CK6150 High-Power CNC Horizontal Lathe company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
CK6150 High-Power CNC Horizontal Lathe , bilang isang produkto ng bituin ng Hongjia CNC, pinagsasama ang mataas na katumpakan, mataas na lakas at mataas na katigasan, at ito ang ginustong kagamitan sa larangan ng pagproseso ng mekanikal. Ang konsepto ng disenyo nito ay advanced, at ang mga pangunahing sangkap at istraktura ay na -optimize upang matiyak ang matatag na pagganap at mahusay na pagganap ng tool ng makina sa mga kumplikadong gawain sa pagproseso. Pinagtibay nito ang GSK980TB3/Huazhong 808 CNC system at ganap na digital AC servo system, at kapwa ang x-axis at z-axis ay nagpatibay ng semi-closed loop control upang matiyak ang kawastuhan ng proseso ng pagproseso.
Ang pangunahing kompetisyon ng tool ng makina ay namamalagi sa mahusay na katumpakan at katatagan. Ang kahon ng spindle, kama at tailstock ng CK6150 lathe ay sinuri ng laser interferometer. Ang mahigpit na proseso ng inspeksyon na ito ay epektibong ginagarantiyahan ang kawastuhan ng pagpoposisyon, ulitin ang kawastuhan sa pagpoposisyon, reverse clearance at pangkalahatang katatagan ng z-axis at x-axis. Ang kama ay gawa sa mataas na lakas na cast iron, at ang mga espesyal na materyales tulad ng tanso at chromium ay idinagdag. Ang mga riles ng kama ay napawi ng lalim na 3mm, na lubos na pinapahusay ang paglaban ng pagsusuot at pangmatagalang katatagan ng makina.
Upang matugunan ang mahusay na mga kinakailangan sa pagwawaldas ng init ng mga tool ng makina sa mainit na panahon sa timog, ang CK6150 lathe ay nagpatibay ng isang sentralisadong sistema ng pagpapadulas. Ang kahon ng spindle ay pinipilit na lubricate at mag -ikot, na nagsisiguro sa kalinisan at mahusay na pagganap ng pagwawaldas ng init ng kahon ng spindle, at epektibong nagpapalawak ng buhay ng serbisyo ng mga bearings at gears. Ang spindle ay gumagamit ng Harbin bearings na may isang hole diameter na 82mm. Ang mga gears ng tool ng makina ay tiyak na lupa, na hindi lamang nagpapabuti sa tigas ng gear, ngunit makabuluhang binabawasan din ang ingay ng tool ng tool ng makina, na lumilikha ng isang mas tahimik na kapaligiran sa pagtatrabaho para sa mga gumagamit.
Sa mga tuntunin ng sistema ng paghahatid, ang CK6150 lathe ay gumagamit ng katumpakan na bola ng tornilyo ng tatak na Hanjiang. Ang mga bola ng bola ng z-axis at x-axis ay may makunat na istraktura. Bilang karagdagan, ang tool ng makina ay nilagyan ng Delixi Brand Electrical Components at isang may hawak na tool na may apat na istasyon nang walang pag-aangat ng tool. Ang laki ng hawakan ng tool ay 25x25mm, na karagdagang nagpapabuti sa kahusayan ng pagbabago ng tool at kakayahang umangkop sa pagproseso. Ang apat na istasyon ng tool ng CNC ay naging paboritong pagpipilian ng maraming mga gumagamit para sa kanyang mataas na katumpakan na pagpoposisyon, mahusay na katatagan at malawak na kakayahang magamit, pati na rin ang simpleng istraktura at madaling pagpapanatili.
Ang disenyo ng Tailstock ay sumasalamin din sa pangwakas na pagtugis ng mga detalye ng Hongjia CNC. Ang tailstock ng CK6150 ay ganap na isinasaalang-alang ang katigasan, kapasidad ng pag-load at kadalian ng operasyon, at nagpatibay ng manu-manong pag-aangat upang matiyak ang matatag na suporta sa ilalim ng iba't ibang mga kinakailangan sa pagproseso. Ang tool ng makina ay nilagyan ng isang karaniwang 250mm manu-manong three-jaw chuck, na nagbibigay ng kaginhawaan para sa mga clamping workpieces ng iba't ibang mga hugis at sukat. Kasabay nito, ang tool ng makina ay gumagamit ng Wenchang Brand Four-Station Vertical CNC Tool Holder, na kilala rin para sa mataas na katumpakan, mataas na katatagan at malawak na kakayahang magamit. Ang compact na istraktura at madaling pagpapanatili ay higit na mapabuti ang pangkalahatang pagganap ng tool ng makina.
Ang CK6150 high-power CNC pahalang na lathe ay medyo mapanlikha din sa disenyo ng istruktura. Pinagtibay nito ang isang patag na istraktura ng kama, na sinamahan ng dagta ng buhangin at de-kalidad na materyal na bakal na cast, at ang gabay na riles ay nagpatibay ng medium-frequency quenching at plastic na teknolohiya ng paghuhulma, na hindi lamang labis na pagsusuot, ngunit maaari ring mapanatili ang pagproseso ng kawastuhan sa loob ng mahabang panahon.
