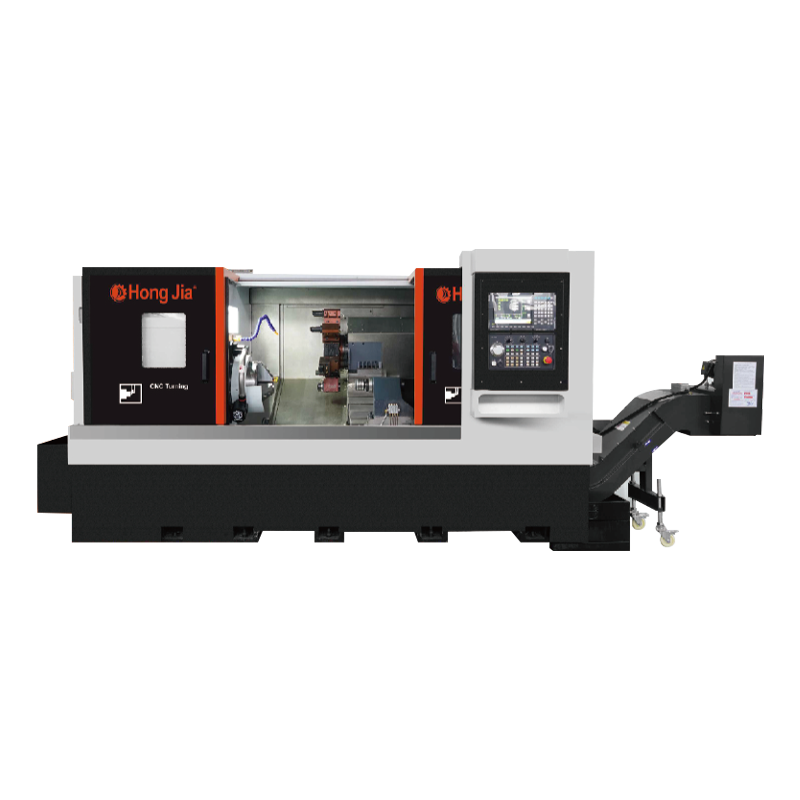

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC-112D Malakas na pagputol ng pahalang na sentro ng pag-on NC-112D Malakas na pagputol ng pahalang na sentro ng pag-on
Ang high-torque servo spindle motor na nagmumula sa pamantayan na may mabibigat na pahalang na sentro ng pag-on ay nagbibigay ng malakas na lakas at katatagan ng pagputol, na tinitiyak na ang pagproseso ng mataas na katumpakan ay maaaring mapanatili sa panahon ng mabibigat na operasyon ng pagputol.
Ang mabibigat na tungkulin na pahalang na sentro ng pag-on ay gumagamit ng de-kalidad na mga gabay na linear at katumpakan na mga turnilyo mula sa Taiwan o Japan upang matiyak ang mataas na katumpakan at mataas na katigasan ng tool ng makina. Hindi lamang ito nagpapalawak ng buhay ng serbisyo ng kagamitan, ngunit lubos din na nagpapabuti sa pagproseso ng kawastuhan at pagtatapos ng ibabaw.
Ang mabibigat na tungkulin na pahalang na sentro ng pag-on ay malawakang ginagamit sa aerospace, paggawa ng sasakyan, paggawa ng amag, pagproseso ng mga bahagi ng katumpakan at iba pang mga industriya. Kung ito ay magaspang na pagproseso ng mga malalaking workpieces o pagproseso ng katumpakan ng mga maliliit na bahagi, maaari itong magpakita ng mahusay na pagganap sa pagproseso at katatagan.
Impormasyon sa Produksyon
Kakayahang pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 125L

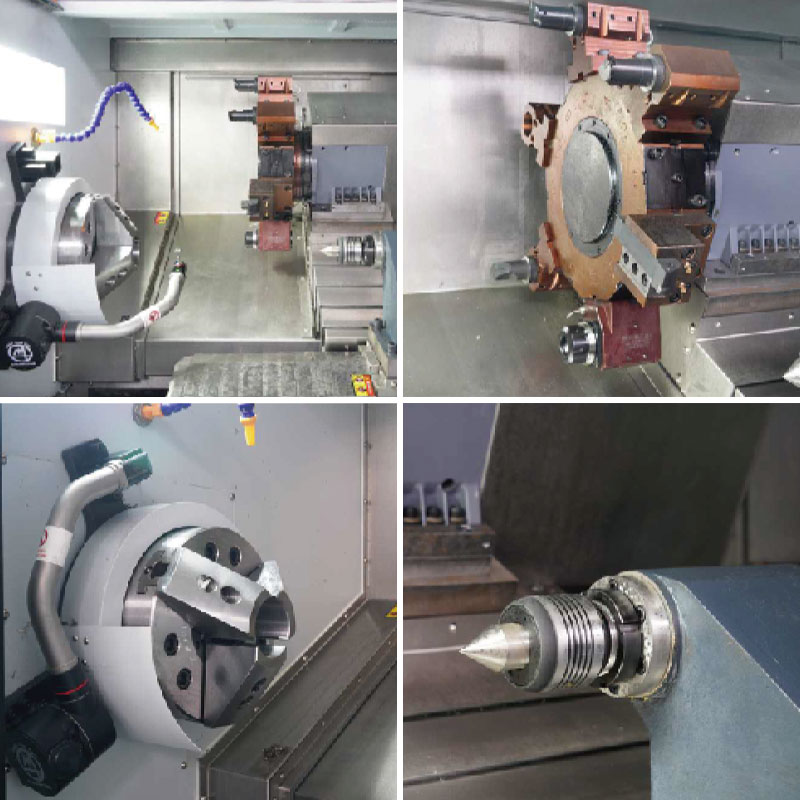

Machine Tool Basic Configur
1. Bagong henerasyon sytec/22ta
2. New Generation Drive Motor
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit na katumpakan ng mekanikal na spindle
Teknikal na parameter
| Item | Unit | NC-112d | |
| Max. Lumiko ang diameter ng kama | mm | Φ750 | |
| Max. Diameter ng Machining | mm | Φ600 | |
| Max. haba ng pagtatrabaho | mm | 970 | |
| Max. Itali ang baras sa pamamagitan ng diameter ng butas | mm | Φ91 | |
| Principal axis | Form ng ilong ng spindle | A2-8/11 | |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ102 | |
| Tatlong-jaw Chuck na may hawak na kakayahan | 12 " | ||
| Hilahin ang form ng pagkilos ng baras | Presyon ng haydroliko | ||
| Max. bilis ng spindle | r/min | 3000min-1 | |
| Pangunahing kapangyarihan ng motor | KW | 15/18.5 | |
| Feed | X-Axis Travel | mm | 350 |
| Paglalakbay ng Z-axis | mm | 1100 | |
| X/z axis mabilis na bilis ng paglipat | m/min | 25 | |
| Katumpakan | Posisyon ng kawastuhan (x/z) | mm | ± 0.004 |
| Paulit -ulit na kawastuhan sa pagpoposisyon (x/z) | mm | ± 0.002 | |
| Power Tool Tower | Numero ng tool | 12 | |
| Form ng Pagmamaneho | Servo | ||
| Taas ng sentro | mm | 125 | |
| Oras ng Pagbabago ng Tool (T-T) | Segundo | 0.2 | |
| Mga pagtutukoy ng may hawak ng tool | mm | 50 | |
| Mga pagtutukoy ng Tool ng Square Tool | mm | 25 | |
| Bilis ng ulo ng kuryente | r.p/min | 4000 | |
| Power Head Motor Power | KW | 3.6 | |
| Power Head Torque | N.m | 15 | |
| Uri ng Power Head | BMT | 65 | |
| Tailstock | Taper ng tailstock manggas | MT-5 | |
| Diameter ng Sleeve Center | mm | Φ80 | |
| Nangungunang Sleeve Maximum na Paglalakbay | mm | 100 | |
| Kaligtasan ng Kaligtasan | Ganap na sarado | ||
| Numerical control system | Bagong Henerasyon 22TA/FANUC0I-TF | ||
| Timbang ng makina | Kg | 5800 | |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 3480x2200x1950 | |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC-112D Malakas na pagputol ng pahalang na sentro ng pag-on supplier and custom NC-112D Malakas na pagputol ng pahalang na sentro ng pag-on company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Ang NC-112D Malakas na pagputol ng pahalang na sentro ng pag-on Maingat na itinayo ng Ningbo Hongjia CNC Technology Co, ang LTD ay idinisenyo para sa mga mabibigat na gawain sa pagputol ng mga malalaking workpieces. Ang isa sa mga pangunahing highlight nito ay ang pamantayang high-torque servo spindle motor, na hindi lamang nagbibigay ng malakas na kapangyarihan ng paggupit, ngunit tinitiyak din na ang pagproseso ng mataas na katumpakan ay maaaring mapanatili kahit na sumailalim sa mga operasyon ng pagputol ng mabibigat na pag-load. Ang disenyo na ito ay hindi lamang nakakatugon sa mga kagyat na pangangailangan ng larangan ng industriya para sa mahusay na produksiyon, ngunit nagpapakita rin ng malalim na pundasyon ng Hongjia CNC sa makabagong teknolohiya.
Upang higit na mapabuti ang kawastuhan ng pagproseso at katigasan ng kagamitan, ang NC-112D Heavy Cutting Horizontal Turning Center ay gumagamit ng de-kalidad na mga gabay na gabay at katumpakan na lead screws mula sa Taiwan o Japan. Ang pagpapakilala ng mga sangkap na ito ay hindi lamang lubos na nagpapabuti sa pangkalahatang kawastuhan at katigasan ng tool ng makina, na epektibong nagpapalawak ng buhay ng serbisyo ng kagamitan, ngunit makabuluhang nagpapabuti sa pagtatapos ng ibabaw at dimensional na kawastuhan ng mga naproseso na bahagi. Ang matinding hangarin ng mga detalye ay ang Ningbo Hongjia CNC Technology Co, ang malalim na interpretasyon ng LTD ng "Craftsman Spirit", at ito rin ay isang mahalagang dahilan kung bakit ang mga produkto nito ay nanalo ng malawak na pag -amin sa merkado.
Ang malawak na aplikasyon ng NC-112D Heavy Cutting Horizontal Turning Center ay isa pang highlight. Kung ito ay magaspang na machining ng mga malalaking sangkap sa larangan ng aerospace o mga bahagi ng katumpakan na machining sa paggawa ng sasakyan at paggawa ng amag, ang kagamitan ay maaaring magpakita ng mahusay na pagganap at katatagan ng machining. Ang malakas na kakayahan ng machining nito ay hindi lamang makikita sa mabilis at mahusay na pagputol ng mga malalaking workpieces, kundi pati na rin sa katumpakan na machining ng mga maliliit na bahagi, na tunay na napagtanto ang "isang makina para sa maraming paggamit" at lubos na nagpapabuti sa kahusayan ng produksyon at kakayahang umangkop.
Sa mga tuntunin ng pagganap na disenyo, ang NC-112D mabibigat na pagputol ng pahalang na sentro ay nagpapakita rin ng pambihirang kakayahang umangkop at kaginhawaan. Ang kagamitan ay hindi lamang sumusuporta sa iba't ibang mga pamamaraan ng machining tulad ng mga lathes, pagbabarena, pagbubutas, atbp, ngunit nilagyan din ng isang bagong henerasyon ng Sytec/22TA control system at humimok ng motor, na ginagawang mas matalino at makatao ang operasyon. Bilang karagdagan, ang pamantayang disenyo ng coolant tank ng coolant ay hindi lamang nagpapadali sa pang-araw-araw na paglilinis at pagpapanatili, ngunit tinitiyak din ang sapat na supply ng coolant sa panahon ng proseso ng pagputol, epektibong nagpapatagal sa buhay ng tool at nagpapabuti sa kalidad ng machining.
Bilang karagdagan sa mga bentahe sa itaas na pangunahing, ang NC-112D Heavy Cutting Horizontal Turning Center ay dinisenyo din na may mahusay na pangangalaga sa mga detalye. Halimbawa, ang independiyenteng disenyo ng tangke ng tubig ay hindi lamang nagsisiguro sa pag -recycle ng pagputol ng likido, ngunit epektibong maiiwasan din ang polusyon ng pagputol ng likido; Ang mahusay na mekanismo ng pag -alis ng chip ay nagsisiguro ng mabilis na pag -alis ng mga chips sa panahon ng pagproseso, pag -iwas sa mga error sa pagproseso na dulot ng akumulasyon ng CHIP; at ang aplikasyon ng haydroliko na three-jaw chuck ay karagdagang nagpapabuti sa katatagan at kawastuhan ng pag-clamping ng workpiece, na nagbibigay ng isang malakas na garantiya para sa pagproseso ng mataas na pag-uulat.
