Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC-106D-Y 3-axis kasabay na machining pahalang na sentro ng pag-on NC-106D-Y 3-axis kasabay na machining pahalang na sentro ng pag-on

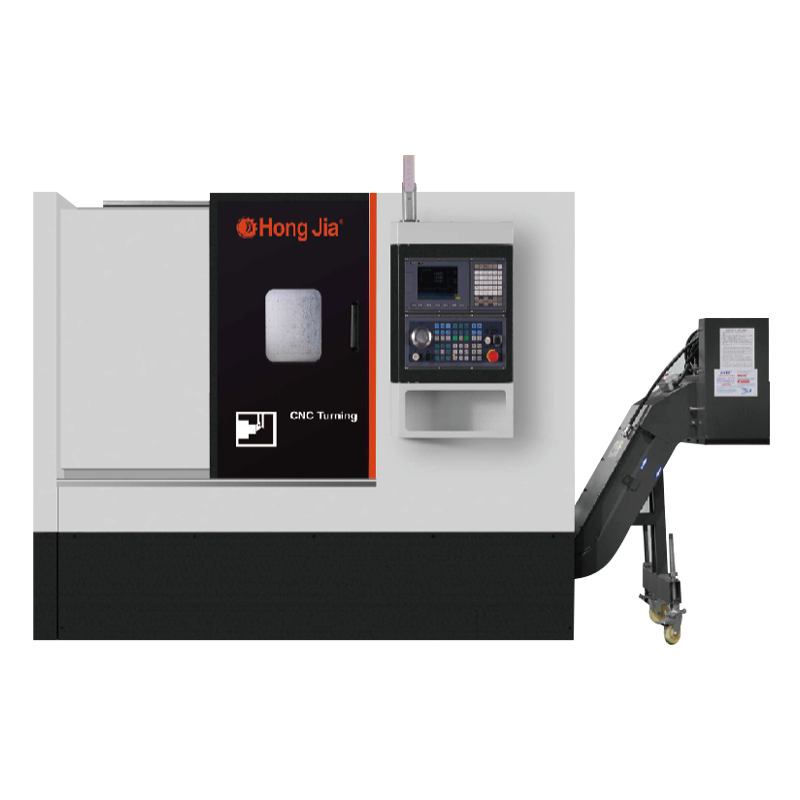

Ang 3-axis na kasabay na machining na pahalang na sentro ng pag-on ay isang tool na may mataas na pagganap na CNC machine na may malakas na mga kakayahan sa machining at tumpak na mga teknikal na mga parameter. Ang maximum na diameter ng machining nito ay φ230mm at ang maximum na haba ng machining ay 360mm, na angkop para sa machining ng mga malalaking sukat na workpieces; Ang maximum na bilis ng spindle ay maaaring umabot sa 5000 rpm, na nilagyan ng A2-5 spindle end at φ56mm sa pamamagitan ng hole spindle, na sumusuporta sa mahusay at matatag na operasyon ng machining; Ang tool ng makina ay nagpatibay ng 12/15-istasyon ng turret, na nilagyan ng BMT40/ER25 power turret, ang maximum na bilis ng ulo ng ulo ay 4000 rpm, at ang metalikang kuwintas ng ulo ng kuryente ay 7.7N · m, na maaaring matugunan ang mga pangangailangan ng mga kumplikadong bahagi machining. Ang paglalakbay ng feed axis ay sumasakop sa apat na direksyon ng Z, X, Y, at A, at ang mabilis na bilis ng paglipat ay hanggang sa 20 metro/minuto. Ang kinakailangan ng kapangyarihan ng buong makina ay 13kva, na angkop para sa mga pangangailangan ng machining machining sa iba't ibang mga senaryo sa industriya. Ang tool ng makina ay may pangkalahatang sukat ng 2310 × 1510 × 2080mm at isang kabuuang timbang na 3800kg, na nagpapakita ng isang compact at matatag na disenyo.
Impormasyon sa Produksyon
Kakayahang pagproseso
1. Maaaring i -on, pagbabarena. boring. Milling. pagproseso ng pag -tap
2. Maaaring makumpleto ng lt ang pagproseso nang magkakasabay sa 3 axes
3. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
4. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
5. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
6. Pamantayang Kapasidad ng Tank: 100L
Machine Tool Basic Configur
1. Bagong henerasyon SYTEC/22TB
2. Bagong Generation Drive Motor at Spindle Drive
3. Ang built-in na high-speed precision motorized spindle ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Power Tower 12/15 Mga istasyon
Teknikal na parameter
| Item | NC-106D-Y |
| Max. Diameter ng Machining | Φ230mm |
| Max. haba ng pagtatrabaho | 360mm |
| Max. Ang pag -on ng diameter | 550mm |
| Mga sukat ng spindle chuck | 6/8inch |
| Max. bilis ng spindle | 5000min -1 |
| Hugis ng spindleend | A2-5 |
| Sa pamamagitan ng siwang ng spindle | Φ56mm |
| Ang panloob na diameter ng tubo ng pagpapalawak ng spindle | Φ45mm |
| Ang panloob na diameter ng pangunahing baras ng baras | Φ90mm |
| Lakas ng spindle | 11kw |
| Rated spindle torque | 35n.m |
| Max. spindle torque | 70n.m |
| Bilang ng mga ibabaw ng turret | 12/15 |
| Pangasiwaan ang panlabas na tool ng diameter | 20x20 |
| Bit Seat Bore | Φ25mm |
| Turret Power Head Model | BMT40/ER25 |
| Pinakamataas na bilis ng ulo ng lakas ng turret | 4000mm -1 |
| Cutter Tower Power Head Motor Power | 2.4kw |
| Turret Power Head Torque | 7.7n.m |
| Feed axis z/x direksyon paglalakbay | Z: 370mm x: 185mm y: 70mm |
| Feed shaft isang paglalakbay sa direksyon | A: 360mm |
| Feed shaft z/x motor power | 1.7kw |
| Mabilis na bilis ng shift z/x | Z: 20m/min x: 20m/min |
| Mabilis na bilis ng shift a | A: 20m/min |
| Kapasidad ng supply ng kuryente | 13kva |
| Pangkalahatang sukat ng makina (LXWXH) | 2310 × 1510 × 2080 |
| Timbang ng makina | 3800kg $ |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC-106D-Y 3-axis kasabay na machining pahalang na sentro ng pag-on supplier and custom NC-106D-Y 3-axis kasabay na machining pahalang na sentro ng pag-on company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Sa modernong pagmamanupaktura, ang mga tool sa high-precision at high-efficiency CNC machine ay naging isang mahalagang tool para sa mga negosyo upang mapahusay ang kanilang pagiging mapagkumpitensya. Bilang isang propesyonal na kagamitan sa pagputol ng metal ng CNC R&D, kumpanya ng produksiyon at benta, ang Ningbo Hongjia CNC Technology Co, LTD ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya. Kabilang sa mga ito, ang 3-axis synchronous machining horizontal turning center ay isang mataas na pagganap na tool ng CNC machine na sumusuporta sa katumpakan na mga pangangailangan ng machining ng iba't ibang mga industriya na may mahusay na mga kakayahan sa machining at tumpak na mga teknikal na mga parameter.
Mahusay at tumpak na mga kakayahan ng machining
Ang 3-axis kasabay na machining pahalang na pag-on center ay may mahusay na mga kakayahan sa machining, na may isang maximum na diameter ng machining ng φ230mm at isang maximum na haba ng machining na 360mm, na angkop para sa machining ng iba't ibang mga malalaking laki ng mga workpieces. Ang bilis ng spindle nito ay maaaring umabot ng hanggang sa 5000 rpm, na nilagyan ng isang A2-5 spindle end at isang φ56mm sa pamamagitan ng hole spindle, na maaaring mapanatili ang matatag na pagganap ng machining sa mataas na bilis. Ang mga katangiang ito ay ginagawang partikular na ginagamit ang kagamitan sa mga industriya tulad ng aerospace, paggawa ng sasakyan, at mga instrumento ng katumpakan.
Malakas na pagsasaayos ng turret

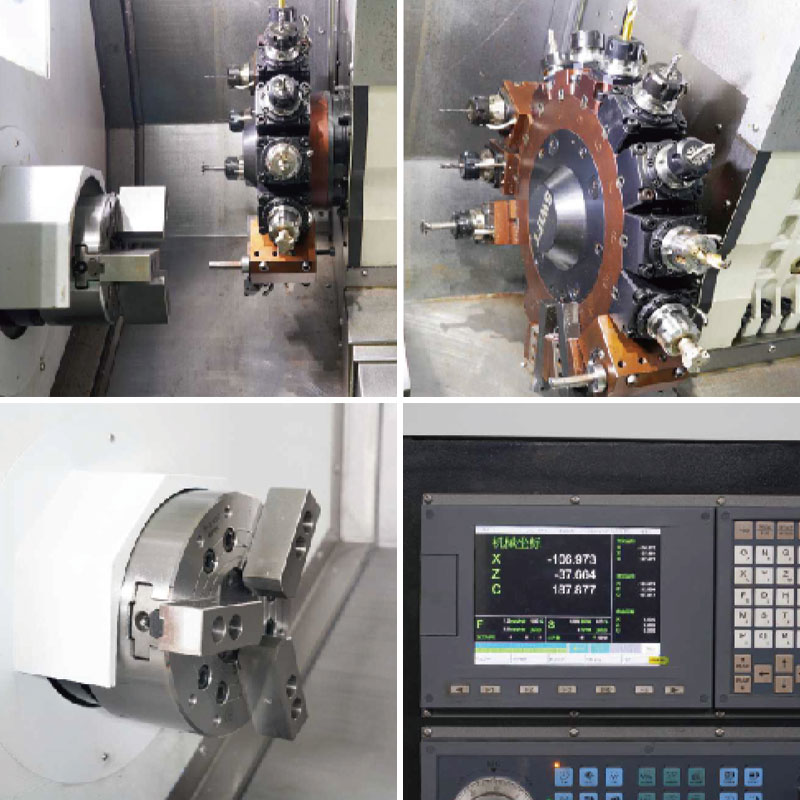

Ang tool ng makina ay nagpatibay ng isang 12/15-istasyon na turret at nilagyan ng isang BMT40/ER25 power turret. Ang maximum na bilis ng ulo ng kuryente ay umabot sa 4000 rpm at may metalikang kuwintas na 7.7N · m, na maaaring matugunan ang mga pangangailangan sa pagproseso ng mga kumplikadong bahagi. Ang application ng power turret ay nagbibigay -daan sa tool ng makina upang makumpleto ang maraming mga proseso tulad ng paggiling, pagbabarena, at pag -tap sa isang clamping, lubos na pagpapabuti ng kahusayan sa pagproseso at pagbabawas ng mga error, at pagpapabuti ng pagkakapare -pareho ng produkto.
Tumpak na Multi-Axis Linkage Control
Ang paglalakbay ng axis ng feed ng 3-axis na magkakasabay na machining na pahalang na sentro ng pag-on ay sumasaklaw sa apat na direksyon: Z, X, Y, at A, at ang mabilis na paglipat ng bilis ay hanggang sa 20 metro/minuto, tinitiyak ang kahusayan at kawastuhan ng proseso ng pagproseso. Ang magkakasabay na teknolohiya sa pagproseso ay nagbibigay-daan sa tool ng makina upang mag-coordinate ng paggalaw sa maraming mga axes, sa gayon nakamit ang mas kumplikadong pagproseso ng ibabaw at paggawa ng mataas na katumpakan. Ang tampok na ito ay partikular na mahalaga sa hinihingi na industriya ng paggawa ng katumpakan.
Compact at matatag na istraktura
Ang pangkalahatang sukat ng tool ng makina ay 2310 × 1510 × 2080mm, na may kabuuang timbang na 3800kg. Ang istraktura ay compact at matatag, at maaari itong mapanatili ang mahusay na paglaban sa panginginig ng boses sa panahon ng pangmatagalang operasyon upang matiyak ang kawastuhan sa pagproseso. Bilang karagdagan, ang hinihingi ng kapangyarihan ng buong makina ay 13KVA, na hindi lamang nakakatugon sa mga kinakailangan ng pagproseso ng high-intensity, ngunit mayroon ding mahusay na mga kakayahan sa pagkonsumo ng enerhiya.
Angkop para sa iba't ibang mga pang -industriya na aplikasyon
Bilang isang tool na may mataas na pagganap na CNC machine, ang 3-axis na magkakasabay na machining na pahalang na pag-on center ay malawakang ginagamit sa iba't ibang mga patlang ng paggawa ng katumpakan. Kung ito ay mga bahagi ng automotiko, kagamitan sa medikal, kagamitan sa komunikasyon ng elektronik, o industriya ng aerospace, ang tool ng makina na ito ay maaaring magbigay ng mga negosyo na may mahusay na kahusayan sa produksyon at kalidad ng pagproseso ng kalidad na may mahusay at matatag na mga kakayahan sa pagproseso.
Nangungunang suporta sa teknikal at serbisyo pagkatapos ng benta
Ang Ningbo Hongjia CNC Technology Co, LTD ay palaging sumunod sa konsepto ng "teknolohikal na pagbabago at kahusayan ng kalidad", patuloy na na-optimize na pagganap ng produkto, at nagbigay ng propesyonal na suporta sa teknikal at perpektong serbisyo pagkatapos ng pagbebenta. Sa advanced na teknolohiya ng produksiyon at mahigpit na kontrol ng kalidad, tinitiyak ng Hongjia CNC na ang bawat tool ng CNC machine ay naipadala sa pabrika ay may mataas na kalidad na pagganap, na lumilikha ng higit na halaga ng produksyon para sa mga customer.
