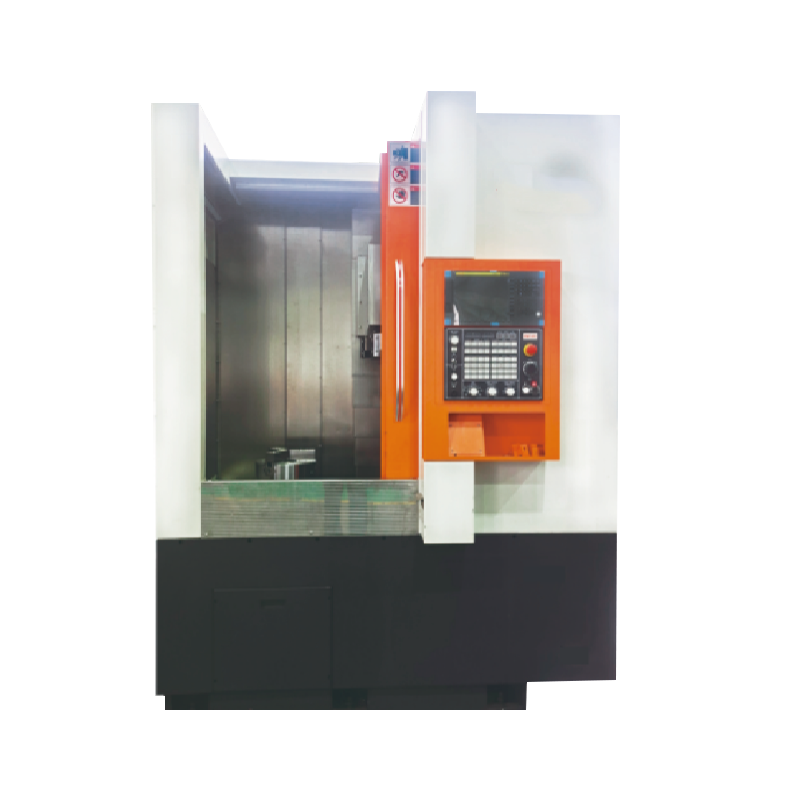

V600 CNC Vertical Lathe
V600 CNC vertical lathe is a high-rigidity, excellent cost-effective machine tool, the machine tool X-axis adopts an over-positioning dynamic column structure, configured with three guide rails, with a large bearing cross-section, so that the machine tool has a high degree of rigidity and shock-absorbing, can ensure high-precision, high-load cutting, can be inside and outside the cylindrical surfaces, inside and outside the conical surfaces, Ang mga pabilog na arko, pati na rin ang mga kumplikadong hugis ng pagbabalik na ibabaw ng high-speed na pag-on ng ferrous metal, hindi ferrous metal at ilang mga di-metal na bahagi ng magaspang at tapusin ang machining.
Pangkalahatang: Electromekanikal na disenyo ng pagsasama, compact na istraktura, makatuwirang layout, magandang pagmomolde. Nakakabit na aparato ng proteksyon, awtomatikong pag -alis ng hulihan ng chip, hydraulic power chuck awtomatikong pag -clamping. Ang buong makina ay nagpatibay ng isang hangganan na disenyo ng pag -optimize ng elemento, maaasahang pagganap, mahusay na dinamikong katigasan, at matatag na operasyon.
Base: Ang base ay isang integral na base na uri ng kahon, at ang layout ng ribed ay mahusay na dinisenyo ng mga hangganan na elemento, na ginagawang mahusay ang makina, at ang materyal ay nagpatibay ng high-density cast iron, na may mataas na lakas at mahusay na mga pag-aari ng panginginig ng boses.
Haligi: Ang isang hugis-parihaba na haligi ng cross-section ay matatagpuan sa base, ang drag plate ay nagpatibay ng tatlong wire riles na naayos sa haligi, na ang isa ay suportado sa ilalim, upang ang tool ng makina ay may mas mahusay na katigasan, maaaring makatiis ng mabibigat na pagputol, at mapanatili ang mataas na katumpakan sa loob ng mahabang panahon.
Spindle: Ang spindle ay hinihimok ng isang mataas na pagganap na spindle motor, at ang spindle bearing ay nagpatibay ng na-import na high-precision na dobleng hilera na cylindrical roller bearings at bidirectional angular contact bearings, habang ang likuran ng suporta ay nagpatibay ng mataas na katumpakan na dobleng hilera na cylindrical roller bearings, na maaaring masiyahan ang mga kinakailangan ng axial at radial cutting force load bearing.
Tool Holder: Na-import na High-Performance Horizontal Hydraulic Tool Holder, na nagtatampok ng malaking lakas ng paggupit, mataas na pagiging maaasahan, at maliit na pagkagambala sa machining. Pagpapakain: X, Z Direksyon Tool sa Paglalakbay ay hinihimok ng isang Servo Motor, Paghahatid ng Precision Ball Screw, ang tornilyo ay nagpatibay ng antas ng C3 Malaking Diameter Ball Guide Bar Pre-Pressure Design, High Rigidity, at Magandang Katumpakan. Ang bawat gabay sa axis ay nagpatibay ng isang gabay sa roller, isang gabay sa linear roller ay may mga katangian ng mataas na paglaban sa friction, mataas na katumpakan, mataas na pag-load, atbp, na angkop para sa mataas na kahusayan, katumpakan na mabibigat na pagputol ng machining.
System: Adopt FANUC 0I-TF Plus (5) CNC System at AC Longitudinal at Transverse Servo System, Maaasahang Pagganap.
Impormasyon sa Produksyon
Pagsasaayos ng makina
V600 CNC vertical lathe is a high-rigidity, excellent cost-effective machine tool, the machine tool X-axis adopts an over-positioning dynamic column structure, configured with three guide rails, with a large bearing cross-section, so that the machine tool has a high degree of rigidity and shock-absorbing, can ensure high-precision, high-load cutting, can be inside and outside the cylindrical surfaces, inside and outside the conical surfaces, Ang mga pabilog na arko, pati na rin ang mga kumplikadong hugis ng pagbabalik na ibabaw ng high-speed na pag-on ng ferrous metal, hindi ferrous metal at ilang mga di-metal na bahagi ng magaspang at tapusin ang machining.
Pangkalahatang: Electromekanikal na disenyo ng pagsasama, compact na istraktura, makatuwirang layout, magandang pagmomolde. Nakakabit na aparato ng proteksyon, awtomatikong pag -alis ng hulihan ng chip, hydraulic power chuck awtomatikong pag -clamping. Ang buong makina ay nagpatibay ng isang hangganan na disenyo ng pag -optimize ng elemento, maaasahang pagganap, mahusay na dinamikong katigasan, at matatag na operasyon.
Base: Ang base ay isang integral na base na uri ng kahon, at ang layout ng ribed ay mahusay na dinisenyo ng mga hangganan na elemento, na ginagawang mahusay ang makina, at ang materyal ay nagpatibay ng high-density cast iron, na may mataas na lakas at mahusay na mga pag-aari ng panginginig ng boses.
Haligi: Ang isang hugis-parihaba na haligi ng cross-section ay matatagpuan sa base, ang drag plate ay nagpatibay ng tatlong wire riles na naayos sa haligi, na ang isa ay suportado sa ilalim, upang ang tool ng makina ay may mas mahusay na katigasan, maaaring makatiis ng mabibigat na pagputol, at mapanatili ang mataas na katumpakan sa loob ng mahabang panahon.
Spindle: Ang spindle ay hinihimok ng isang mataas na pagganap na spindle motor, at ang spindle bearing ay nagpatibay ng na-import na high-precision na dobleng hilera na cylindrical roller bearings at bidirectional angular contact bearings, habang ang likuran ng suporta ay nagpatibay ng mataas na katumpakan na dobleng hilera na cylindrical roller bearings, na maaaring masiyahan ang mga kinakailangan ng axial at radial cutting force load bearing.
Tool Hawakaner: Na-import na High-Performance Horizontal Hydraulic Tool Holder, na nagtatampok ng malaking lakas ng paggupit, mataas na pagiging maaasahan, at maliit na pagkagambala sa machining. Pagpapakain: X, Z Direksyon Tool sa Paglalakbay ay hinihimok ng isang Servo Motor, Paghahatid ng Precision Ball Screw, ang tornilyo ay nagpatibay ng antas ng C3 Malaking Diameter Ball Guide Bar Pre-Pressure Design, High Rigidity, at Magandang Katumpakan. Ang bawat gabay sa axis ay nagpatibay ng isang gabay sa roller, isang gabay sa linear roller ay may mga katangian ng mataas na paglaban sa friction, mataas na katumpakan, mataas na pag-load, atbp, na angkop para sa mataas na kahusayan, katumpakan na mabibigat na pagputol ng machining.
System: Adopt FANUC 0I-TF Plus (5) CNC System at AC Longitudinal at Transverse Servo System, maaasahang pagganap.
Teknikal na parameter
| Item | Unit | V-600 | |
| Saklaw ng pagproseso | Pinakamataas na diameter ng pag -on (kama ng kama/saddle) 最大车削直径 I -block ang Uri | Mm Mm | Φ600 (uri ng disk) φ450 (klase ng axis) |
| Pinakamataas na taas ng workpiece | Mm | 450 | |
| Hydraulic chuck diameter | Mm | Φ381 (15 ") | |
| Punong -guro axis | Uri ng ulo ng spindle | A2-11 | |
| Pagtukoy ng butas ng spindle cone | 1:20 | ||
| Pangunahing spindle sa pamamagitan ng hole diameter | Mm | Φ66 | |
| Bilis ng spindle | RPM | 50-2000 | |
| Ang na -rate na kapangyarihan ng pangunahing motor | KW | 15/18.5 | |
| Kama saddle | Axial stroke x/z | Mm | 350/600 |
| Nakaraang bilis ng paggalaw x/z | m/min | 16/20 | |
| Servo Motor Torque x/z | Nm | 20/27 | |
| Lapad ng Gabay sa Bed Guide x/z | Mm | 35/45 (uri ng roller) | |
| Ball Screw Model X/Z. | 4010/4010 | ||
| Knife holder | Numero ng Knife | Hold | 12 |
| Oras ng pagbabago ng tool | Segundo/ istasyon | 0.6 | |
| Laki ng tool (pag -on/boring) | Mm | 32*32/φ50 | |
| Iba pa | Kapasidad ng kapangyarihan | KVA | 35 |
| Ang mga sukat ng tool ng makina (haba x lapad x taas) (hindi kasama ang chip conveyor) | Mm | 1750*2500*2700 | |
| Timbang ng makina | Kg $ | 6200 | |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China V600 CNC Vertical Lathe supplier and custom V600 CNC Vertical Lathe company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
V600 CNC Vertical Lathe: Isang mahusay at tumpak na tool sa pagputol ng metal
1. Pinamunuan ng teknolohiya, na lumilikha ng isang mahusay na platform ng pagproseso
Ang V600 CNC Vertical Lathe ay nakatayo sa maraming mga katulad na produkto na may mataas na katigasan at mahusay na pagiging epektibo sa gastos. Ang x-axis ng tool ng makina ay nagpatibay ng isang ultra-posisyon na dinamikong istraktura ng haligi, na nilagyan ng tatlong gabay na riles at isang malawak na seksyon ng tindig, na nagsisiguro sa mataas na katigasan at mahusay na pagganap ng pagsipsip ng shock ng tool ng makina. Ang disenyo na ito ay nagbibigay-daan sa V600 na madaling makayanan ang mga high-precision at high-load na mga gawain sa pagputol, kung ito ay magaspang na pagproseso at pagtatapos ng bakal, hindi ferrous metal o ilang mga di-metallic na materyales.
2. Disenyo ng Mechatronics, compact at magandang istraktura
Ang pangkalahatang disenyo ng V600 CNC Vertical Lathe embodies ang advanced na konsepto ng mechatronics, na may isang compact na istraktura, makatuwirang layout at magandang hugis. Ang saradong aparato na proteksiyon nito ay epektibong tinitiyak ang kaligtasan ng pagpapatakbo, ang awtomatikong sistema ng pag -alis ng chip ay binabawasan ang pasanin ng manu -manong paglilinis, at napagtanto ng hydraulic power chuck ang awtomatikong pag -clamping ng workpiece, karagdagang pagpapabuti ng kahusayan sa pagproseso. Ang tool ng makina ay nagpatibay ng hangganan na disenyo ng pag-optimize ng elemento bilang isang buo, na nagsisiguro ng pagiging maaasahan ng pagganap, higit na mahusay na tibay at matatag na operasyon, at nagbibigay ng isang matatag na pundasyon para sa pangmatagalang pagproseso ng mataas na kalidad.
3. Solid Foundation, Casting High-Rigidity Machine Body
Ang base ng tool ng makina ay nagpatibay ng isang integral na istraktura ng kahon. Ang layout ng rib ay na-optimize sa pamamagitan ng hangganan na pamamaraan ng elemento, na sinamahan ng materyal na high-density cast iron, na nagbibigay ng tool ng makina ng mahusay na katigasan at mahusay na paglaban ng seismic. Ang disenyo na ito ay hindi lamang nagpapabuti sa pangkalahatang katatagan ng tool ng makina, ngunit nagbibigay din ng malakas na suporta para sa pagproseso ng mataas na katumpakan.
4. Solid na haligi, nagdadala ng mabibigat na mga hamon sa pagputol
Ang hugis-parihaba na haligi ng cross-section na matatagpuan sa base ay nilagyan ng tatlong gabay na riles na naayos sa haligi, na ang isa ay isang suporta sa ilalim, na lubos na pinapahusay ang katigasan ng tool ng makina, na pinapagana ito upang makatiis ng mabibigat na operasyon ng pagputol at mapanatili ang mataas na katumpakan sa loob ng mahabang panahon.
5. Mataas na pagganap ng spindle upang matugunan ang mga kumplikadong mga kinakailangan sa pagproseso
Ang spindle ng V600 CNC vertical lathe ay hinihimok ng isang mataas na pagganap na spindle motor. Ang mga spindle bearings ay gumagamit ng na-import na high-precision double-row cylindrical roller bearings at bidirectional angular contact bearings. Gumagamit din ang suporta sa likuran ng pagtatapos ng high-precision na doble-hilera na cylindrical roller bearings. Tinitiyak ng pagsasaayos na ang tool ng makina ay maaaring makatiis ng malalaking puwersa ng paggupit sa parehong mga direksyon ng ehe at radial, na natutugunan ang mga kinakailangan sa mataas na katumpakan sa ilalim ng mga kumplikadong kondisyon sa pagproseso.
6. Mahusay na sistema ng tool upang mapabuti ang kahusayan sa pagproseso
Ang tool ng makina ay nilagyan ng isang na-import na mataas na pagganap na pahalang na hydraulic tool holder, na mayroong mga katangian ng malaking lakas ng paggupit, mataas na pagiging maaasahan at mababang panghihimasok sa pagproseso, at isang mainam na pagpipilian para sa mahusay na pagproseso. Sa mga tuntunin ng pagpapakain, ang paggalaw ng tool sa mga direksyon ng X at Z ay hinihimok ng isang motor na servo at hinimok ng isang tornilyo ng bola ng katumpakan. Ang tornilyo ay nagpatibay ng isang C3-grade na malaking-diameter na gabay na gabay ng bola na pre-load na disenyo upang matiyak ang mataas na katigasan at mataas na katumpakan. Ang mga riles ng gabay ng bawat axis ay mga riles ng roller gabay, na may mga katangian ng mababang paglaban sa alitan, mataas na katumpakan at malakas na kapasidad ng pag-load, at angkop para sa mahusay at tumpak na mabigat na pagpoproseso ng pagputol.
7. Tinitiyak ng Advanced na System ang matatag na kontrol
Ang V600 CNC vertical lathe ay nagpatibay sa FANUC 0I-TF Plus (5) CNC system at AC pahaba at lateral servo system. Ang pagganap ng system ay maaasahan, na nagbibigay ng isang solidong garantiya para sa mahusay at matatag na operasyon ng tool ng makina. Ang pagsasaayos na ito ay hindi lamang nagpapabuti sa kawastuhan sa pagproseso, ngunit pinapasimple din ang proseso ng operasyon, na ginagawang madali upang mahawakan ang kahit na kumplikadong mga gawain sa pagproseso.
