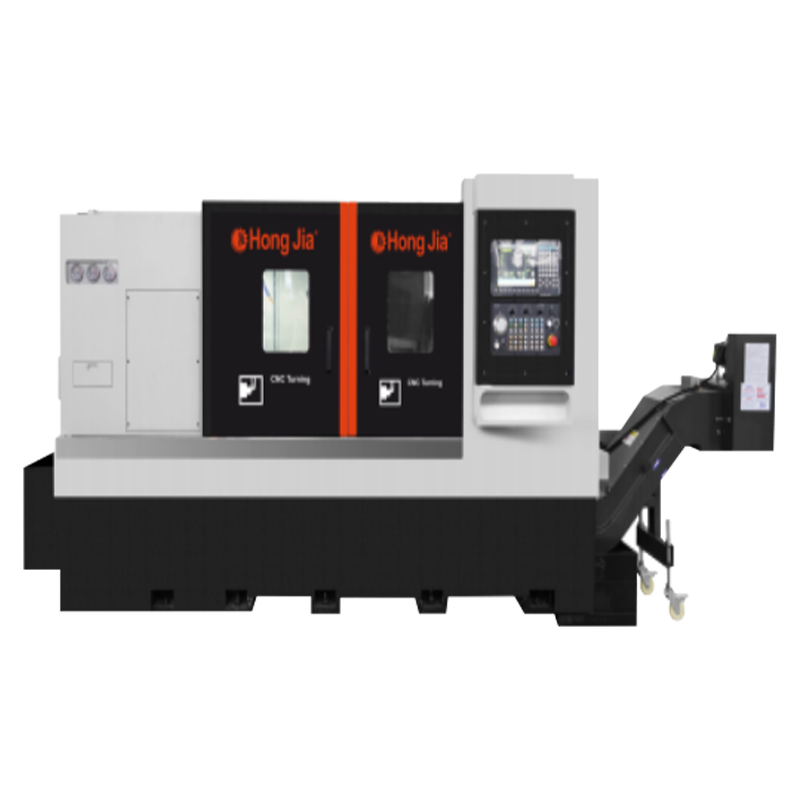

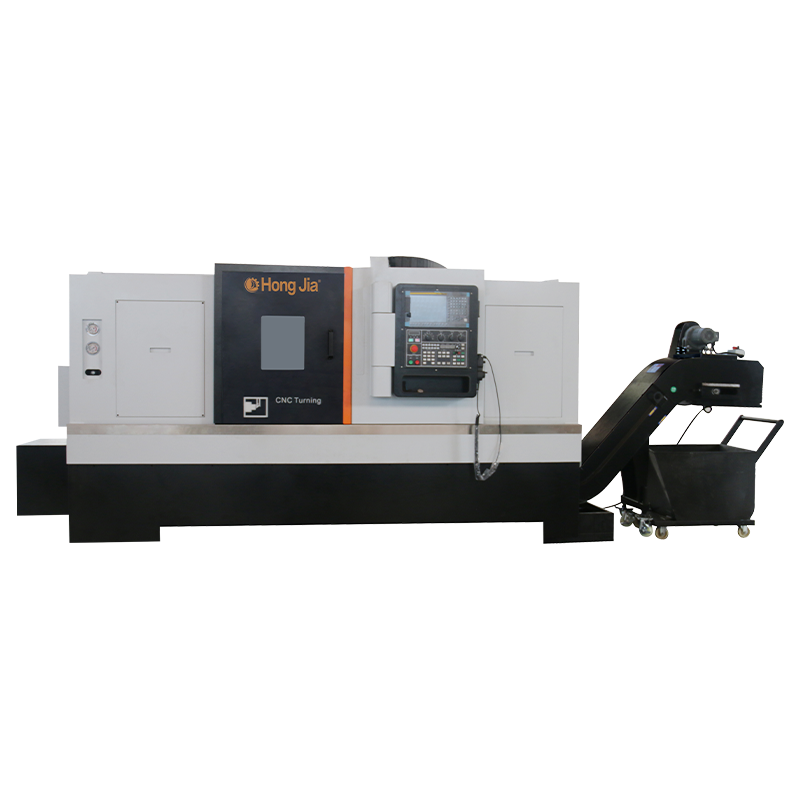

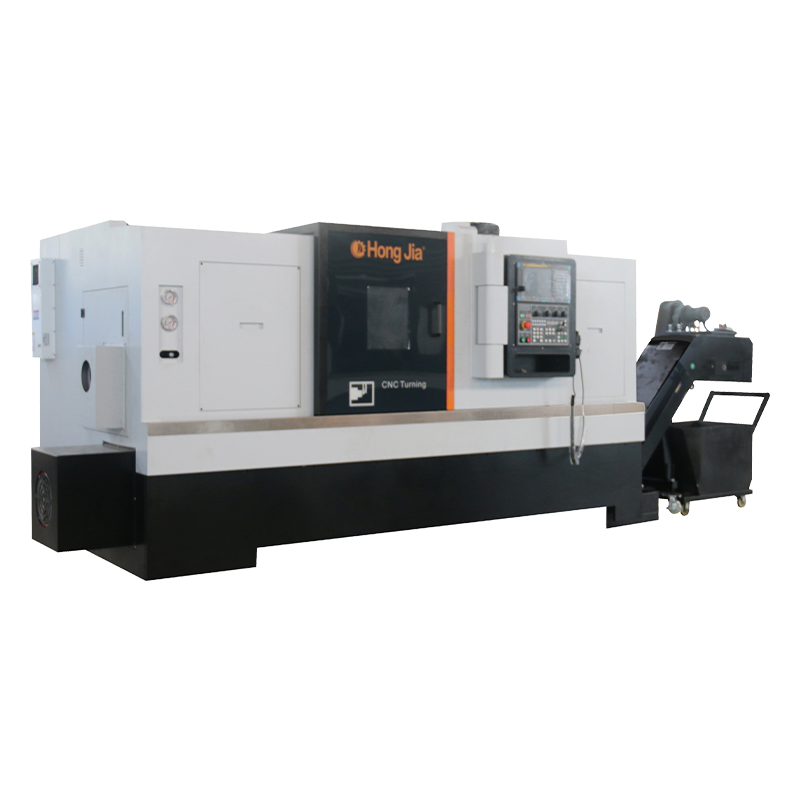

NC-115/1000 CNC LATHE

Ang NC-115/1000 CNC lathe ay nilagyan ng karaniwang sistema ng control ng Japanese FANUC0I-TF.
Dinisenyo, itinayo at nasubok sa buong pagsunod sa ISO NC-115 na rating ng sentro (static na kawastuhan, dimensional at paggupit na pagganap).
Ang maximum na x-axis na paglalakbay ay 320mm, ang maximum na z-axis na paglalakbay ay 1000mm, at ang mga figure na ito ay batay sa isang pamantayang 18.0 '(380mm) chuck na may x-axis at z-axis na pagpoposisyon na kawastuhan ng 0.008mm at pag-uulit ng 0.005mm.

Ang malawak na lugar ng pagtatrabaho ng kama ay angkop para sa mga machining workpieces ng iba't ibang laki: Ang maximum na rotary diameter ay 730mm, ang maximum na diameter ng mga machined na bahagi ay 550mm, ang maximum na diameter ng mga machined na bahagi ay 550mm, ang maximum na diameter ng mga makina na bahagi ay 550mm.
Ang NC115-1000 CNC Lathe dinisenyo at ginawa ng Hongjia ay nagpatibay ng isang integral na 30-degree. Hilig na istraktura ng kama, mahusay na katigasan at tibay. Ang lahat ng istraktura at disenyo ng paghahagis ay nagpatibay ng kabaligtaran na hangganan na pagsusuri ng elemento. Tinitiyak ng natatanging pamamaraan ng disenyo ng Hongjia na ang lahat ng mga tool sa makina ay may higit na pang -agham at makatwirang istruktura.
Ang Honka NC-115/1000 machine tool ay may kabuuang timbang na 6600kg at gawa sa mataas na kalidad na bakal na cast, na nagsisiguro sa pangkalahatang katatagan, katigasan at kakayahan ng machining ng tool ng makina.
Spindle
Ang NC-115/1000 ay nilagyan ng isang chuck-type spindle, at ang modelo ng ilong na ANSIA2-11 ay nilagyan ng 18.0 '(380mm) three-jaw power chuck na may isang hanay ng mga malambot na panga bilang pamantayan.
Machine Spindle Motor Power: 22 kW (tuloy -tuloy), 27.5 kW (15 minuto na tuloy -tuloy).
Ang NC-115/1000 machine spindle ay nilagyan ng isang alpha motor drive na may bilis na 1000 rpm at isang na-rate na metalikang kuwintas na 285nm (15 minuto) sa isang pangunahing bilis ng 625 rpm.
Ang NC-115/1000 spindle ay hinihimok ng sinturon.
Ang spindle ay may limang mga bearings - isang roller bear at apat na angular contact bearings. Ang isang pares ng angular contact bearings ay naka -mount sa harap at likuran ng spindle upang madagdagan ang pangkalahatang katigasan ng spindle. 2 Angular contact bearings ay naka -mount sa harap na dulo ng spindle, 15 mm ang layo mula sa mga bearings ng roller, upang madagdagan ang kawastuhan ng runout ng spindle. Ang tindig ay nanganak sa harap ng spindle ay 170 mm.
Ang kumbinasyon ng mga roller bearings at angular contact bearings ay nagbibigay sa system ng mahusay na thermal katatagan at nadagdagan ang radial at axial rigidity. Ang harap na dulo ng spindle ay ang labyrinth na selyadong upang maiwasan ang panlabas na kapaligiran na makaapekto sa loob ng spindle.

Ang spindle ng serye ng NC-115/1000 ay nilagyan ng isang non-contact magnetic encoder para sa mahigpit na pag-tap, 1-degree na pag-index at pagpoposisyon ng spindle.
Ang ultra-manipis na hydraulic clamping mekanismo na may coolant circuit system ay maaaring konektado sa isang three-jaw power chuck o collet adapter sa mga clamp workpieces. Ang makina ay may isang maliit na bakas ng paa dahil sa paggamit ng slimline rotary cylinders.
Ang isang hydraulic rotary cylinder pressure gauge ay naayos sa kaliwang bahagi ng harap ng makina upang ma -obserbahan ang kasalukuyang puwersa sa chuck o collet.
Ang hydraulic pressure ng rotary cylinder ay nababagay mula sa 74psi (5kg/cm2) hanggang 592psi (40kg). Ang presyon ng clamping ng spindle ay madaling maiayos sa pamamagitan ng kaliwang pinto ng serbisyo. Ang isang switch ng kaligtasan ng interlock ay naka -mount sa pintuan ng pag -access.
Ang presyon ng clamping ng spindle ay maaaring nababagay mula 500kg hanggang 4000kg. Ang maximum na paglalakbay ng spindle ng spindle tie bar ay 15 mm. Ang NC-115/1500 spindle tie bar ay may kapasidad ng throughput na 120 mm.
Servo turret
Ang NC-115/1000 ay nilagyan ng isang karaniwang 12-posisyon na bi-directional servo turret. Maaari itong maiakma sa 25*25mm kaliwa at kanang kamay na shank tool at 50mm round shank tool, 12 istasyon.
Ang turret ay hinihimok ng walang brush na servo motor at tumpak at maaasahan na naka-lock ng isang three-piraso end gear disc. Ang katabing oras ng pagbabago ng tool ay 0.18 segundo lamang.
Ang pinakamalayo na posisyon ng tool ng turret ay na -index sa 1.0 segundo. Ang pag -uulit ng turret ay 2.5 arc segundo.

Mga Patnubay at Screws
Ang NC-115/1000 BED ay gumagamit ng dalawang Japanese #55/ #55 Precision Linear Ball Guide Rails sa x-axis at z-axis, na may dalawang slide para sa bawat riles, na may napakahusay na katigasan at paglaban sa pagsusuot.
Kung ikukumpara si Witha maginoo na gabay sa pag -slide, ang isang gabay na linear na gumulong ay may mas mababang frictional na pagtutol, walang henerasyon ng init at mas kaunting pagpapalawak ng thermal. Bilang karagdagan, ang gumulong guideway ay may mas mataas na kawastuhan sa pagpoposisyon, mas mabilis na bilis ng feed, mas maikli na mga oras na hindi pagputol, nabawasan ang mga oras ng pag-ikot, mas kaunting pagsusuot at luha, mas mahabang buhay ng makina at mas matagal na katatagan ng machining.
Ang mabilis na bilis ng paglalakbay ng hanggang sa 20m/min ay magagamit para sa X- at Z-axes.
Ang NC-115/1000 Series lathes ay nilagyan ng Yintai C-3 grade na mga bola ng katumpakan ng grade sa X-axis at C-3 grade precision ballscrews sa z-axis, na nagpapaliit sa pagpapalawak ng thermal at nagpapabuti ng katigasan, katatagan at kawastuhan.
Ang x-axis ballscrew ay may diameter na 40mm at isang spacing ng ngipin na 5mm. Ang z-axis ballscrew ay may diameter na 50mm at isang spacing ng ngipin na 10mm. Ang maximum na tulak ng x-axis at z-axis ay 1080n.m.
Lubrication System

Ang NC-115/1000 ay nilagyan ng isang awtomatikong sentralisadong sistema ng pagpapadulas bilang pamantayan, na nagbibigay-daan sa madaling pagpapadulas ng langis ng lahat ng mga gumagalaw na bahagi ng makina at binabawasan ang downtime. Ang paggamit ng pagpapadulas ng langis ay nagsisiguro ng maaasahang pagpapadulas ng lahat ng mga gumagalaw na bahagi ng makina, binabawasan ang mga gastos sa pagpapadulas at palakaibigan sa kapaligiran.
Sistema ng paglamig
Ang NC-115/1000 ay ergonomically dinisenyo na may makapal na sheet metal at paglamig ng mga tangke ng tubig, na nagbibigay-daan para sa buong pag-recycle ng mga chips at paglamig ng tubig, pinapanatili ang malinis na kapaligiran sa pagtatrabaho.
Pinoprotektahan ng sheet metal ng makina ang lahat ng mga pangunahing gumagalaw na bahagi ng makina.
Ang makina ay nilagyan ng isang panloob na pinto ng sliding na may isang malaking window ng pagtingin sa baso. Ang pangunahing pintuan ay ang kaligtasan na naka -interlocked. Maaaring magamit ang water- o coolant na batay sa langis.
Ang mga coolant nozzle sa headstock end at over-turret na paglamig ay pamantayan. Coolant Flow Rate 12 litro/minuto. Coolant Tank Capacity 125 litro, coolant pressure 18 bar.
Chip conveyor bilang pamantayan
Ang naaalis na chip conveyor ay nilagyan ng mga malalaking gulong na gulong at madaling mahila para sa paglilinis.

Control system
Ang lahat ng mga modelo ng NC-115/1000 ay nilagyan ng isang chip conveyor preset interface. Ang interface ng RS-232-C ay pamantayan.
Ang operating panel ng NC-115/1000 machine ay madaling mapatakbo, na may maayos na mga pindutan at madaling maunawaan na pag-label. Ang keypad ay gawa sa polyester film at lubos na maaasahan at lumalaban sa pinsala.
Mga Kinakailangan sa Elektriko
Mga Dimensyon ng Machine: L 3980mm, W 2150mm, H 1920mm (na may chip conveyor bilang pamantayan). Tinatayang Timbang ng Paglipat ng Machine: 8000kg.
Ang NC-115/1000 machine, kapag nilagyan ng FANUC 0I-TF/PULS control system, ay bibigyan ng isang buong pag-load ng 80 AMP (FLA), (30KVA) 220 volts, 3 phase, 50Hz. Ang lahat ng iba pang mga boltahe ay mangangailangan ng karagdagang transpormer.

Iba pa

Ang mahigpit na pag-tap ay isang karaniwang tampok sa NC-115/1000 at nagbibigay-daan para sa tumpak na naka-synchronize na paggalaw ng spindle at z-axis, tinitiyak ang kawastuhan at bilis ng pag-tap. Ang pag -tap ay nangangailangan ng isang lumulutang na may hawak ng tool ng pag -tap.
Ang x-axis at z-axis ay nilagyan ng fanauc/1.8kW servomotors, na direktang isinama sa mga tornilyo (mahigpit na pagkabit) na walang pagkawala ng backlash sa pagpoposisyon. Ang mga nababaluktot na pagkabit sa mga kasukasuan ay nag -aalis ng mga error sa pagpupulong dahil sa kahanay o angular orientation.
Ang NC-115/1000 ay nilagyan ng isang maliwanag na LED-iluminado na ilaw sa trabaho, na nagpapadali sa pagtingin ng operator sa lugar ng pagtatrabaho ng makina. Ang NC-115 // 1000 ay nilagyan ng isang tatlong kulay na tagapagpahiwatig ng katayuan upang ipakita ang katayuan sa pagpapatakbo ng makina.
Ang mga gauge ng presyon na naka -mount sa harap ng makina ay nagbibigay ng madaling pag -access sa pangunahing presyon ng hydraulic system, spindle clamping pressure at ang opsyonal na hydraulic tailstock. Ang pag -access sa interior ng makina ay maaaring makuha sa pamamagitan ng isang naaalis na pintuan ng gilid upang ayusin ang presyon ng hydraulic clamping unit at ang opsyonal na hydraulic tailstock.
Ang isang kumpletong hanay ng dokumentasyon para sa machine / CNC system.
Libreng 2.0 araw na pagsasanay sa komisyon para sa mga programmer at operator ng Honka Technician. Ang NC-115/1000 machine ay ibinibigay gamit ang isang toolbox kabilang ang mga spanner at tool.
