Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC-106DS Dual-spindle Awtomatikong Docking Horizontal Turning Center NC-106DS Dual-spindle Awtomatikong Docking Horizontal Turning Center

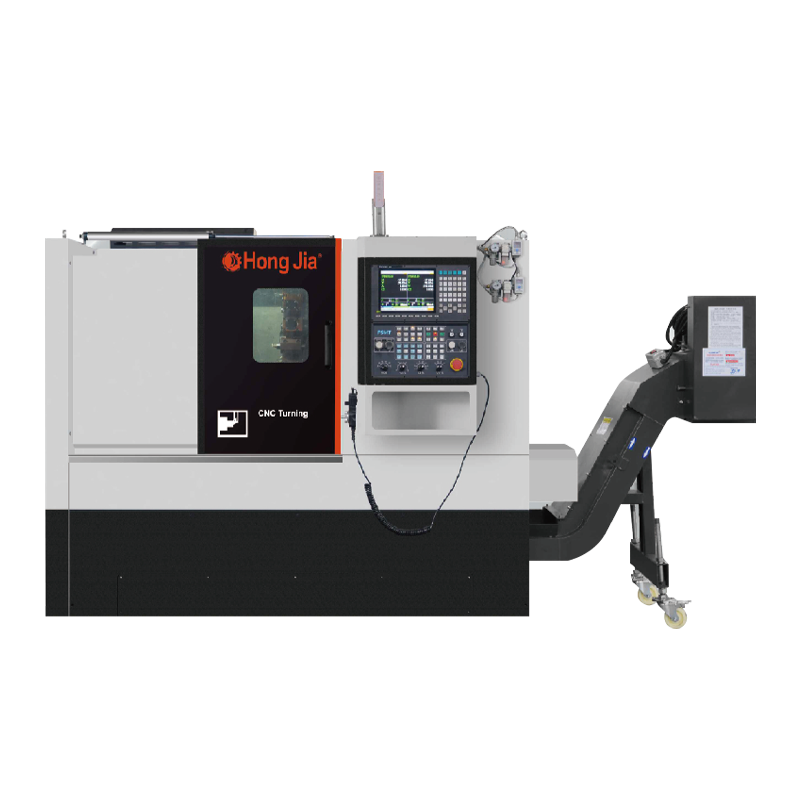

Ang Dual-spindle Awtomatikong Docking Horizontal Turning Center ay isang advanced na tool ng makina na nagsasama ng maraming mga pag-andar sa pagproseso tulad ng pag-on, pagbabarena, pagbubutas, paggiling, at pag-tap. Ang natatanging disenyo ng dual-spindle ay napagtanto ang awtomatikong pag-dock ng workpiece sa pagitan ng dalawang spindles, na lubos na nagpapabuti sa kahusayan at katumpakan ng pagproseso.
Ang istraktura ng dual-spindle ay maaaring makamit ang walang tahi na pag-dock ng workpiece sa pagitan ng dalawang spindles, bawasan ang bilang ng mga oras ng pag-clamping, at pagbutihin ang kahusayan sa pagproseso. Ang spindle ay may matatag na pagganap at mataas na bilis, na angkop para sa pagproseso ng katumpakan ng iba't ibang mga materyales. Isinasama nito ang maraming mga pag-andar sa pagproseso tulad ng pag-on, pagbabarena, pagbubutas, paggiling, at pag-tap upang matugunan ang isang beses na mga pangangailangan sa pagproseso ng mga kumplikadong bahagi.
Ang tangke ng coolant ay nagpatibay ng isang disenyo ng pull-out, na maginhawa para sa mga gumagamit na linisin at mapanatili, tinitiyak ang pangmatagalang matatag na operasyon ng tool ng makina. Ang coolant ay ikinalat upang epektibong palamig ang pagputol ng lugar at palawakin ang buhay ng serbisyo ng tool.
Impormasyon sa Produksyon
Kakayahang pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 100L
Machine Tool Basic Configur
1. Bagong henerasyon SYTEC/22TB
2. Bagong Generation Drive Motor at Spindle Drive
3. Ang built-in na high-speed precision motorized spindle ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Mga istasyon ng Power Tower 15
Teknikal na parameter
| Item | NC-106DS |
| Max. Diameter ng Machining | Φ160mm |
| Max. haba ng pagtatrabaho | 250mm |
| Max. Ang pag -on ng diameter | 500mm |
| Mga sukat ng spindle chuck | 6/8 pulgada |
| Hugis ng spindle end | 5000min -1 |
| Sa pamamagitan ng siwang ng spindle | A2-5 |
| Panloob na diameter ng tubo ng pagpapalawak ng spindle | Φ56mm |
| Panloob na diameter ng pangunahing tindig ng baras | Φ45mm |
| Lakas ng spindle | Φ80mm |
| Rated spindle torque | 11kw |
| Max. spindle torque | 35n.m |
| Bilang ng mga ibabaw ng turret | 70n.m |
| Pangasiwaan ang panlabas na tool ng diameter | 15 |
| Bit Seat Bore | 20x20 |
| Turret Power Head Model | Φ25mm |
| Pinakamataas na bilis ng ulo ng lakas ng turret | BMT40/ER25 |
| Cutter Tower Power Head Motor Power | 4000min -1 |
| Turret Power Head Torque | 2.4kw |
| Turret Power Head Torque | 7.7n.m |
| Feed axis z/x direksyon paglalakbay | Z: 370mm x: 185mm |
| Feed shaft isang paglalakbay sa direksyon | A: 360mm |
| Feed shaft z/x motor power | 1.7kw |
| Mabilis na bilis ng shift z/x | Z: 20m/min x: 20m/min |
| Mabilis na bilis ng shift a | A: 20m/min |
| Balik Shaft Power | 3.7kw |
| Max. bilis ng back shaft | 4500min -1 |
| Abaxialend | A2-4 |
| Bumalik ang spindle sa pamamagitan ng siwang | Φ36mm |
| Bumalik na shaft chuck | 5inch |
| Na -rate na metalikang kuwintas ng back shaft | 14.1 n.m |
| Max. metalikang kuwintas ng back shaft | 30 n.m |
| Kapasidad ng supply ng kuryente | 13kva |
| Pangkalahatang sukat ng makina (LXWXH) | 2260 × 1560 × 1715mm (nang walang chip conveyor） hindi kasama ang pag -alis ng chip |
| Timbang ng makina | 3800kg $ |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC-106DS Dual-spindle Awtomatikong Docking Horizontal Turning Center supplier and custom NC-106DS Dual-spindle Awtomatikong Docking Horizontal Turning Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Sa modernong industriya ng pagmamanupaktura, ang mahusay, tumpak at awtomatikong kagamitan sa pagproseso ay nagiging isang mahalagang garantiya para sa pagiging mapagkumpitensya ng mga negosyo. Ang Ningbo Hongjia CNC Technology Co, LTD, bilang isang nangunguna sa industriya ng CNC Metal Cutting Equipment R&D, Production and Sales Company, ay nagbibigay ng mga customer ng mga advanced na solusyon sa CNC na may malakas na teknikal na lakas at mayaman na karanasan sa industriya upang matugunan ang mga pangangailangan sa pagproseso ng iba't ibang mga industriya. Kabilang sa mga ito, ang Dual-spindle Awtomatikong Docking Horizontal Turning Center ay isang mataas na pagganap at mahusay na advanced na tool ng makina na inilunsad nito.
Mahusay at tumpak na mga kakayahan sa pagproseso
Ang dual-spindle awtomatikong docking pahalang na sentro ng pag-on ay nagsasama ng maraming mga pag-andar sa pagproseso tulad ng pag-on, pagbabarena, pagbubutas, paggiling at pag-tap. Ang natatanging disenyo ng dual-spindle nito ay napagtanto ang awtomatikong pag-dock ng mga workpieces sa pagitan ng dalawang spindles, na lubos na nagpapabuti sa kahusayan at katumpakan ng pagproseso. Kung ito ay paggawa ng masa o pagproseso ng mataas na katumpakan ng mga kumplikadong bahagi, ang tool ng makina ay maaaring magpakita ng mahusay na pagganap.
Napakahusay na pangunahing istraktura
Ang tool ng makina ay nagpatibay ng isang disenyo ng pangunahing istraktura ng pangunahing istraktura, na maaaring makatiis ng mabibigat na operasyon sa pagputol at matiyak ang pangmatagalang operasyon na matatag. Kasabay nito, nilagyan ito ng isang bagong henerasyon ng Sytec/22TB control system at isang bagong henerasyon ng mga drive motor at spindle drive, tinitiyak ang isang mahusay at tumpak na proseso ng pagproseso. Bilang karagdagan, ang tool ng makina ay may built-in na high-speed precision electric spindle, na maaaring matugunan ang mga pangangailangan ng pagproseso ng high-speed at high-precision at magbigay ng mga customer ng mas mataas na mga resulta ng pagproseso ng kalidad.
Advanced na pagsasaayos at teknolohiya

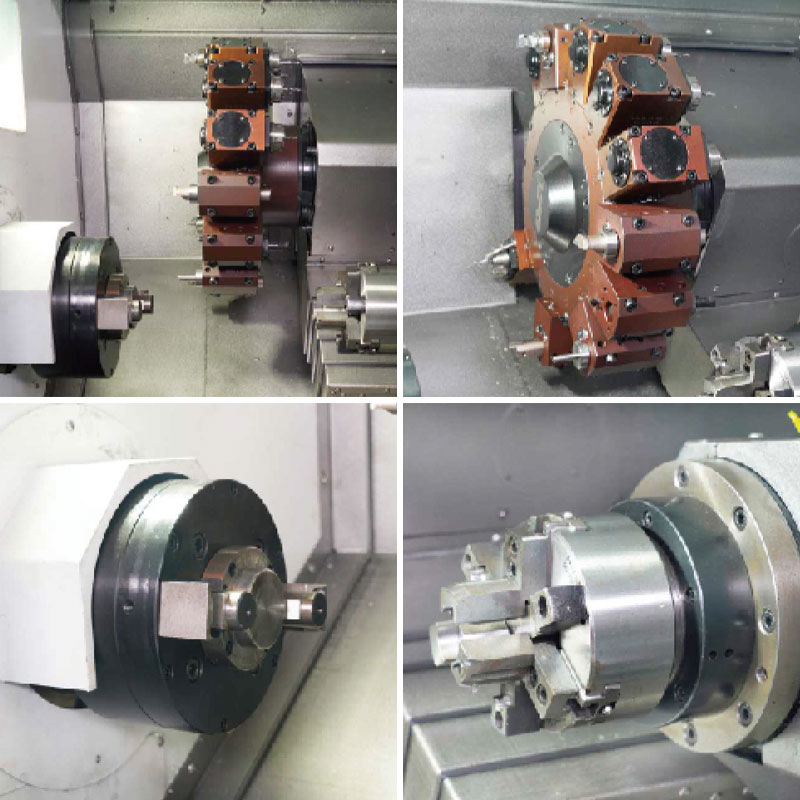

Ang Dual-spindle Awtomatikong Docking Horizontal Turning Center ay nilagyan ng mga riles ng gabay at mga tingga ng tingga na na-import mula sa Taiwan o Japan upang matiyak ang kawastuhan at tibay ng tool ng makina. Kasabay nito, ang independiyenteng disenyo ng tangke ng tubig at ang conveyor ng chip ay gumawa ng paglilinis na mas maginhawa at epektibong mapabuti ang kahusayan sa pagpapanatili ng kagamitan. Bilang karagdagan, ang tool ng makina ay mayroon ding hydraulic three-jaw chuck at isang 15-station power turret, na higit na nagpapaganda ng kakayahang umangkop sa pagproseso at nagbibigay-daan sa ito upang makayanan ang mas kumplikado at magkakaibang mga pangangailangan sa pagproseso.
Maginhawang sistema ng paglamig at pag -alis ng chip
Sa panahon ng proseso ng pagproseso, ang kalidad ng sistema ng paglamig ay direktang nakakaapekto sa kalidad ng workpiece at ang buhay ng tool. Ang dual-spindle awtomatikong docking pahalang na pag-on center ay nagpatibay ng isang disenyo ng paglamig ng paglamig ng tubig, na ginagawang mas madali ang paglilinis ng coolant. Ang karaniwang kapasidad ng tangke ng tubig ay 100L, na maaaring ganap na matugunan ang mga pangangailangan ng paglamig ng pangmatagalang pagproseso at mabawasan ang error sa katumpakan na dulot ng pagtaas ng temperatura.
Application ng Industriya at Mga Bentahe sa Market
Ang Dual-spindle Awtomatikong Docking Horizontal Turning Center ay malawakang ginagamit sa maraming mga industriya tulad ng paggawa ng sasakyan, aerospace, mga hulma ng katumpakan, mga aparatong medikal, atbp dahil sa mataas na katigasan, mataas na katumpakan at mataas na kahusayan. Ang pagsasama ng multi-functional na ito ay nagbibigay-daan sa mga negosyo upang makumpleto ang maraming mga gawain sa pagproseso sa parehong kagamitan, bawasan ang oras para sa pagbabago ng makina at pag-debug, at pagbutihin ang kahusayan sa paggawa.
Ang Ningbo Hongjia CNC Technology Co, LTD ay palaging sumunod sa makabagong teknolohiya at patuloy na na -optimize na pagganap ng produkto upang matugunan ang pagbabago ng mga pangangailangan ng merkado. Ang dual-spindle awtomatikong docking na pahalang na sentro ng pag-on
