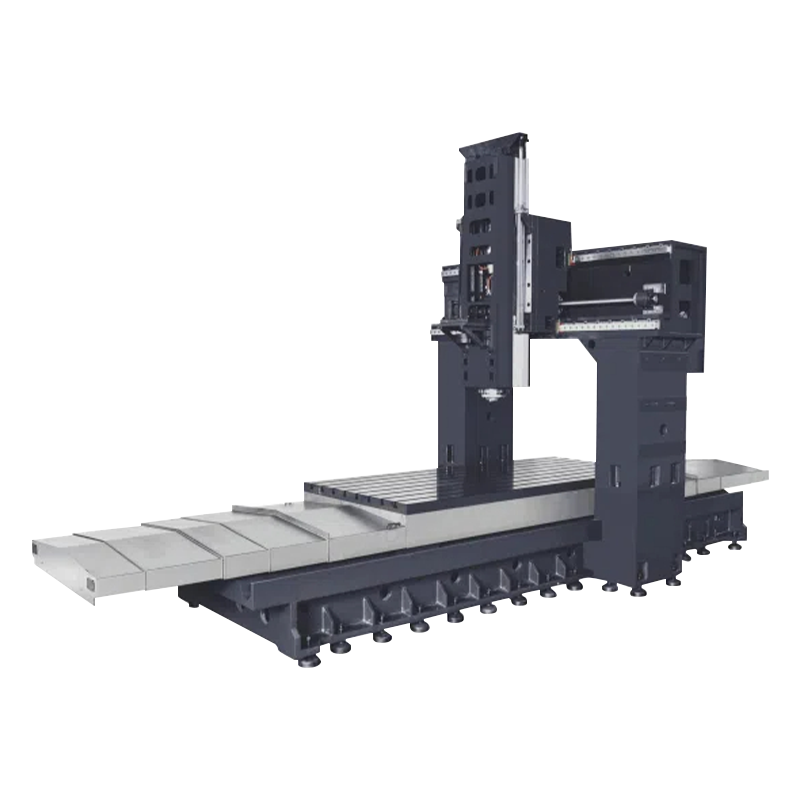

Double Column Machining Center
Ang mga machine ng pagbabarena at pag-tap ay gumagamit ng mga de-kalidad na mga pagsasaayos, tulad ng 'Gintech PMI', 'Shangyin Hiwin' o 'Thk' C3-grade ball screws, P4-grade bearings, 'Speedcn' Direct Drive Spindles at BT30-21T Rotary Servo Tool Changer, Tinitiyak ang katatagan at mga resulta ng pagproseso ng mataas na pag-uusig. Ang mga opsyonal na pagsasaayos nito tulad ng high-speed BBT30 spindles at mas malaking magazine ng tool ay ginagawang mas madaling gamitin ang mga makina kapag ang paghawak ng mahusay at tumpak na mga gawain sa pagbabarena at pag-tap. Kaisa sa mga full-axis na mga takip na proteksiyon, awtomatikong mga sistema ng pagpapadulas at mabilis na pag-andar ng pagbabago ng tool, pagbabarena at pag-tap ng mga makina hindi lamang nagpapabuti sa kahusayan ng produksyon, ngunit pinalawak din ang buhay ng serbisyo ng kagamitan.
Impormasyon sa Produksyon
Pangunahing mga pagsasaayos
| Pag -configure | Opsyonal na mga pagsasaayos | |
| Tatlong axes ang nagpatibay ng Taiwan na ginawa ng 'Yintai PMMI o Shangyin Hivin' Class C Ball Screws. | X sa bakal plate shroud, y axis organ shroud | BT40-24T Disc Magazine |
| Tatlong axes ang nagpatibay ng Taiwan na gawa sa 'Yintai PMI o Shangyin Hivvin' o 'thk' na mga riles ng kawad. | Volumetric filler ng langis | BT50-24T Disc Magazine |
| P4 grade bearings para sa tatlong axes | Taas ng haligi |
Mga teknikal na parameter
| Pagtukoy | Unit | KS1210 | KS1510 | K1613L | KS1612 | KS2012 |
| X/Y/Z Paglalakbay | mm | 1200*1000*500 | 1500*1000*500 | 1600*1300*600 | 1600*1200*500 | 2000*1200*500 |
| Laki ng talahanayan | mm | 1300*900 | 1600*900 | 1700*1200 | 1700*1000 | 2100*1000 |
| TABLE T-SLOT SIZE | mm | 5-18*165 | 5-18-165 | 7-22-150 | 6-22-160 | 6-22*160 |
| Pagkarga ng talahanayan | T | 2 | 2.5 | 3 | 2 | 3 |
| Gantry lapad | mm | 1050 | 1050 | 1400 | 1200 | 1200 |
| Talahanayan sa ilalim ng haligi | mm | 770 | 770 | 870 | 750 | 750 |
| Z-axis counterweight | / | Pagpipilian: Nitrogen counterweight | Pagpipilian: Nitrogen counterweight | Pagpipilian: Nitrogen counterweight | Pagpipilian: Nitrogen counterweight | Pagpipilian: Nitrogen counterweight |
| Pagtutukoy ng spindle | / | Pagpipilian: BBT40-150-12000/BBT40-Medium 150-15000/HSK63-15000 | ||||
| Paraan ng paghahatid ng spindle | / | Direktang koneksyon | ||||
| Pagtukoy sa Rail (lapad/bilang ng mga slide) | / | XY Roller 45*4/Z Roller 45*6 | X: roller 45*6/y: roller 45*4/z: roller 45*6 | XY: 45 Ball, X: R50*16 Y: R40*12, Z: R40*10 | Y-axis 45#gon beads. | |
| Pagtukoy sa Screw | mm | XYZ: R40*10 | X: R50*10/yz: R40*10 | XYZ: R50*10 | X: r50*16 y: r40*12, z: r40*10 | X: r50*16, y: r40*12 z: r40*10 |
| Optical machine weight | T | 7.2 | 8.2 | 11 | 7 | 8.5 |
| Tatlong-Axis Servo Coupling Paraan | / | Direktang uri | Direktang uri | Direktang uri | Direktang uri | Direktang uri |
| Rapid Traverse | m/min | X: 15/yz: 18 | X: 10/yz: 18 | X: 15/yz: 18 | Xyz: 20 | X20/yz: 20 |
| Three-axis servo ratio ratio | / | 1: 1 | 1: 1 | 1: 1 | 1: 1 | 1: 1 |
| Inirerekumendang metalikang kuwintas | N.m | XYZ: 22.5 | X: 28.4/yz: 22.5 | X: 28.4/yz: 22.5 | Xyz: 22 | X: 37/yz: 22 |
| Distansya mula sa ilong ng spindle hanggang sa mesa | mm | 200-700 | 200-700 | 200-800 | 180-680 | 180-680 |
| Dimensyon ng optical machine | mm | 3050*2100*2700 | 3650*2100*2700 | 4150*2550*2850 | 4050*2250*2700 | 5250*2250*2700 |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China Double Column Machining Center supplier and custom Double Column Machining Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nakatuon sa pagbibigay ng mga customer ng pinaka advanced na mga solusyon sa CNC mula nang maitatag ito, na naglalayong tulungan ang mga negosyo sa lahat ng mga lakad ng buhay na makamit ang isang dobleng paglukso sa kahusayan ng produksyon at kalidad ng produkto. Bilang isang propesyonal na dobleng tagatustos ng machining center at pabrika ng pagpapasadya, malalim na nauunawaan ng Hongjia CNC na sa lalong mabangis na kumpetisyon sa merkado, ang patuloy na pagbabago lamang ang maaaring mapanatili ang isang walang talo na posisyon. Samakatuwid, ang kumpanya ay patuloy na tataas ang pamumuhunan ng R&D at i -optimize ang disenyo ng produkto upang matiyak na ang bawat dobleng sentro ng machining center ay maaaring maabot ang pang -internasyonal na antas.
Dobleng haligi machining center : Ang perpektong kumbinasyon ng katatagan at katumpakan
Ang Double Column Machining Center ay nagpakita ng walang kaparis na mga pakinabang sa larangan ng malaki at mabibigat na pagproseso ng workpiece na may mahusay na katigasan at katatagan. Ang Double Column Machining Center ng Ningbo Hongjia CNC ay ang perpektong interpretasyon ng konseptong ito. Ang serye ng mga tool ng makina ay nagpatibay ng isang mataas na lakas na cast iron bed, na sinamahan ng isang dobleng haligi na istraktura, na epektibong nagpapabuti sa pangkalahatang katigasan at seismic na paglaban ng tool ng makina, at maaaring mapanatili ang napakataas na kawastuhan sa pagproseso kahit na sa ilalim ng pangmatagalang at mataas na intensidad na operasyon. Ang disenyo na ito ay hindi lamang tinitiyak ang mataas na kalidad na output ng workpiece, ngunit din ay lubos na nagpapalawak ng buhay ng serbisyo ng tool ng makina.
Ang mataas na pagsasaayos ay lumilikha ng mataas na katumpakan
Ang Ningbo Hongjia CNC ay hindi kailanman nakompromiso sa pagpili ng mga pangunahing sangkap. Ang dobleng sentro ng machining ng haligi nito ay nilagyan ng mga top-level na sangkap tulad ng "Gintech PMI", "Hiwin" o "Thk" C3-level na katumpakan ng mga screws ng bola, na tinitiyak ang katatagan at kawastuhan ng tool ng makina sa panahon ng paggalaw. Kasabay nito, ang application ng P4-level na mga bearings ng katumpakan ay karagdagang nagpapabuti sa kawastuhan ng pag-ikot at kapasidad na may dalang pag-load ng tool ng makina. Bilang karagdagan, ang paggamit ng "speedcn" direktang-drive spindle, na sinamahan ng BT30-21T rotary servo tool magazine, hindi lamang nakakamit ang mabilis na pagbabago ng tool, ngunit lubos din na nagpapabuti sa kahusayan at kakayahang umangkop sa pagproseso, na nakakatugon sa mga pangangailangan ng kumplikadong pagproseso ng workpiece.
Mahusay na pagproseso, nababaluktot na pagsasaayos
Upang matugunan ang mga pangangailangan sa pagproseso ng iba't ibang mga customer, ang Ningbo Hongjia CNC's Double Column Machining Center ay nagbibigay ng iba't ibang mga opsyonal na pagsasaayos. Halimbawa, ang pagdaragdag ng high-speed BBT30 spindle ay ginagawang maayos ang tool ng makina sa pagputol ng high-speed, na partikular na angkop para sa mga okasyon na may napakataas na rate ng pag-alis ng materyal sa mga industriya tulad ng aerospace at paggawa ng sasakyan. Ang mas malaking library ng tool ay ginagawang mas madaling gamitin ang tool ng makina kapag pinangangasiwaan ang multi-task at multi-variety processing, nang hindi nangangailangan ng madalas na baguhin ang mga tool, karagdagang pagpapabuti ng kahusayan sa produksyon.
Proteksyon sa kaligtasan at matalinong pagpapanatili
Ang kaligtasan ay ang saligan ng paggawa, at ang Ningbo Hongjia CNC ay may malalim na pag -unawa dito. Ang dobleng haligi ng machining center ay may isang full-axis na sakop na proteksiyon na takip, na epektibong pinipigilan ang pagputol ng likido at mga labi ng pag-splash, na nagbibigay ng isang ligtas na kapaligiran sa pagtatrabaho para sa mga operator. Kasabay nito, ang built-in na awtomatikong sistema ng pagpapadulas ay nagsisiguro ng mahusay na pagpapadulas ng lahat ng mga bahagi ng tool ng makina, binabawasan ang pagsusuot at pinalawak ang buhay ng kagamitan. Ang mabilis na pag -andar ng pagbabago ng tool, na sinamahan ng matalinong diagnosis ng kasalanan at mga senyas sa pagpapanatili, ginagawang mas maginhawa at mahusay ang pagpapanatili ng kagamitan, tinitiyak ang tuluy -tuloy at matatag na operasyon ng linya ng paggawa.
