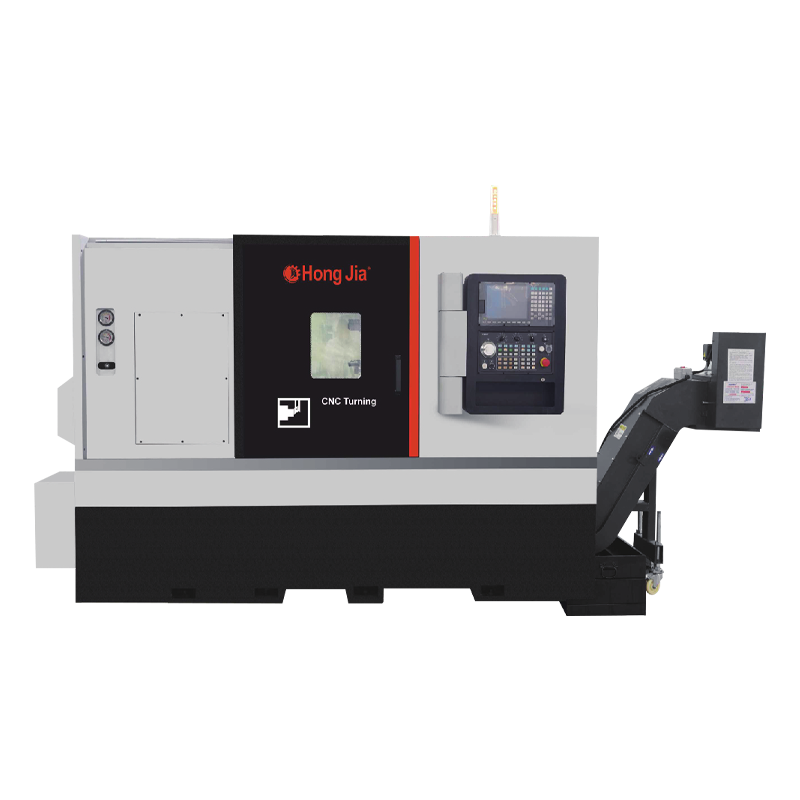

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC110 katumpakan ng mekanikal na spindle pahalang na sentro ng pag -on NC110 katumpakan ng mekanikal na spindle pahalang na sentro ng pag -on

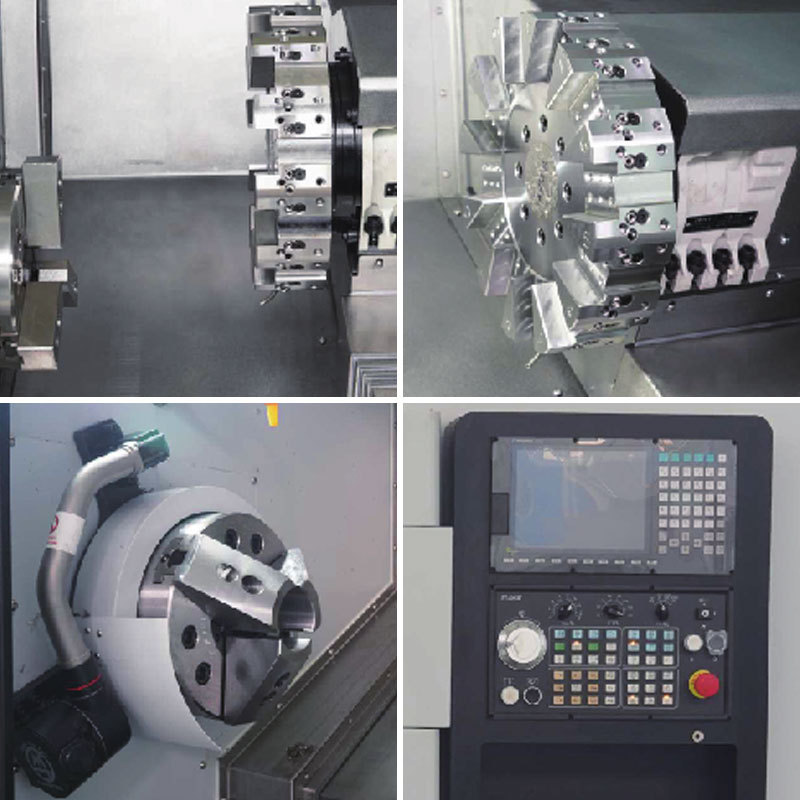

Ang haydroliko na three-jaw chuck ay isang mahalagang bahagi ng katumpakan na mekanikal na spindle na pahalang na pag-on center. Ang disenyo nito ay ganap na isinasaalang -alang ang katatagan at kaligtasan ng pag -clamp ng workpiece sa panahon ng pagproseso. Ang three-jaw chuck ay nagpatibay ng hydraulic drive mode, at nagbibigay ng matatag na puwersa ng clamping sa pamamagitan ng haydroliko na sistema upang matiyak na ang workpiece ay hindi lilipat dahil sa panginginig ng boses o panlabas na puwersa sa panahon ng pagproseso, sa gayon tinitiyak ang pagproseso ng kawastuhan at kaligtasan.
Ang karaniwang katumpakan ng mekanikal na spindle na may built-in na yunit ng high-speed ay gawa sa advanced na teknolohiya at mga de-kalidad na materyales, na may mga high-speed at high-precision na mga kakayahan sa pagproseso. Ang built-in na high-speed unit ay nagbibigay-daan sa spindle na madaling makamit ang pag-ikot ng high-speed, sa gayon natutugunan ang mga pangangailangan ng mga operasyon ng pagputol at pagbabarena. Kung ito ay katumpakan na pagproseso ng tabas o mga operasyon ng high-speed drilling, ang spindle ay maaaring magbigay ng matatag at tumpak na mga resulta sa pagproseso. Kasabay nito, ang pag-ikot ng high-speed ay maaari ring mapabuti ang kahusayan sa pagputol, paikliin ang siklo ng pagproseso, at bawasan ang mga gastos sa produksyon.
Impormasyon sa Produksyon
Kapasidad sa pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 125L
Machine Tool Basic Configur
1. Bagong henerasyon sytec/22ta
2. New Generation Drive Motor
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit na katumpakan ng mekanikal na spindle
Teknikal na parameter
| Item | Unit | NC-110 | |
| Max. Pag -on ang diameter ng kama | mm | Φ750 | |
| Max. Diameter ng Machining | mm | Φ600 | |
| Max. haba ng pagtatrabaho | mm | 700 | |
| Max. Itali ang baras sa pamamagitan ng diameter ng butas | mm | Φ75 | |
| Principal axis | Form ng ilong ng spindle | A2-8/11 | |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ86 | |
| Ang taper ng spindle inner hole | MT-6 | ||
| Tatlong-jaw Chuck na may hawak na kakayahan | 10 " | ||
| Hilahin ang form ng pagkilos ng baras | Presyon ng haydroliko | ||
| Max. bilis ng spindle | r/min | 2500min -1 | |
| Pangunahing kapangyarihan ng motor | KW | 15/18.5 | |
| Feed | X-Axis Travel | mm | 350 |
| Paglalakbay ng Z-axis | mm | 750 | |
| X/z axis mabilis na bilis ng paglipat | m/min | 25 | |
| Katumpakan | Posisyon ng kawastuhan (x/z) | mm | ± 0.005 |
| Paulit -ulit na kawastuhan sa pagpoposisyon (x/z) | mm | ± 0.003 | |
| Dota | Numero ng tool | 12 | |
| Form ng Pagmamaneho | Servo | ||
| Taas ng sentro | mm | 100 | |
| Oras ng Pagbabago ng Tool (T-T) | s | 0.2 | |
| Mga pagtutukoy ng may hawak ng tool | mm | 50 | |
| Mga pagtutukoy ng Tool ng Square Tool | mm | 25 | |
| Tailstock | Taper ng tailstock manggas | MT-5 | |
| Diameter ng Sleeve Center | mm | Φ80 | |
| Nangungunang Sleeve Maximum na Paglalakbay | mm | 100 | |
| Kaligtasan ng Kaligtasan | Ganap na sarado | ||
| Numerical control system | Bagong Henerasyon 22ta/Fanuc oi-tf | ||
| Timbang ng makina | Kg | 5200 | |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 2980 × 2200 × 1950 | |
