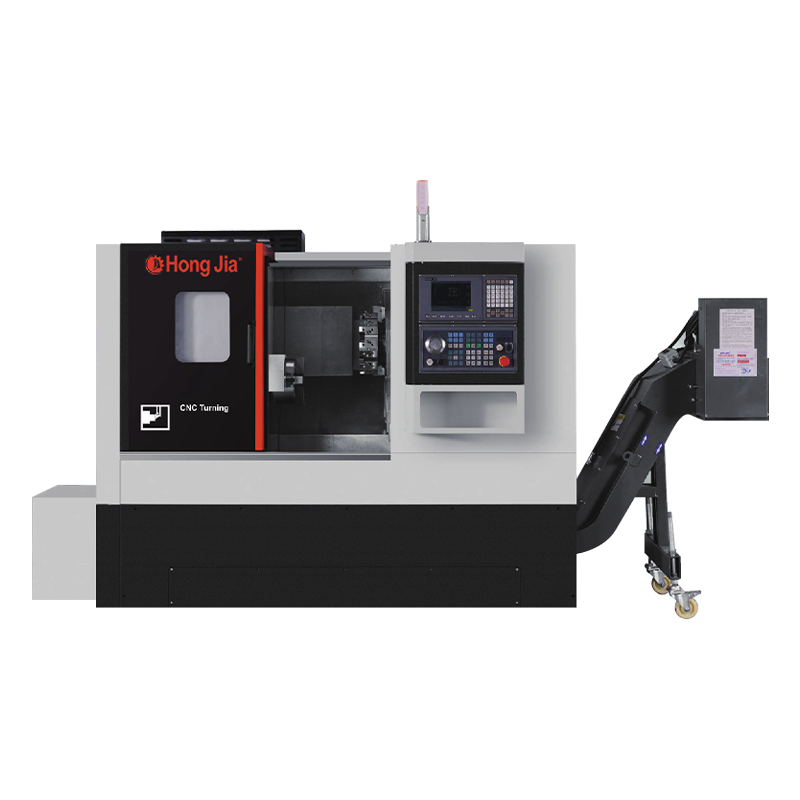

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC-106 Horizontal Turning Center NC-106 Horizontal Turning Center
Ang pahalang na sentro ng pag -on ay hindi lamang mahusay sa tradisyonal na mga operasyon sa pag -on, ngunit isinasama rin ang maraming mga pag -andar sa pagproseso tulad ng pagbabarena, pagbubutas, paggiling at pag -tap. Ang isang aparato ay maaaring makumpleto ang maraming mga proseso, lubos na binabawasan ang bilang ng mga paglilipat ng workpiece at pagpapabuti ng kahusayan sa produksyon. Ang paggamit ng mga advanced na control control system at katumpakan na disenyo ng riles ay nagsisiguro na ang bawat pagproseso ay maaaring matugunan ang mga kinakailangan sa kawastuhan ng micron-level. Kung ito ay pag -on ng mga kumplikadong mga contour o pinong mga operasyon ng paggiling, madali itong hawakan.
Ang pangkalahatang istraktura ng paghahagis ng kama ay sumailalim sa mahigpit na paggamot sa init upang matiyak na ang tool ng makina ay maaari pa ring mapanatili ang katatagan at kawastuhan sa ilalim ng pangmatagalang pagproseso ng mabibigat na pag-load. Nagbibigay ito ng mga gumagamit ng mas mataas na pagiging maaasahan ng pagproseso at mas mahabang buhay ng serbisyo. Ang mga pahalang na sentro ng pag -on ay malawakang ginagamit sa aerospace, paggawa ng sasakyan, pagmamanupaktura ng amag, makinarya ng katumpakan at iba pang mga patlang.
Impormasyon sa Produksyon
Kakayahang pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 100L
Machine Tool Basic Configur

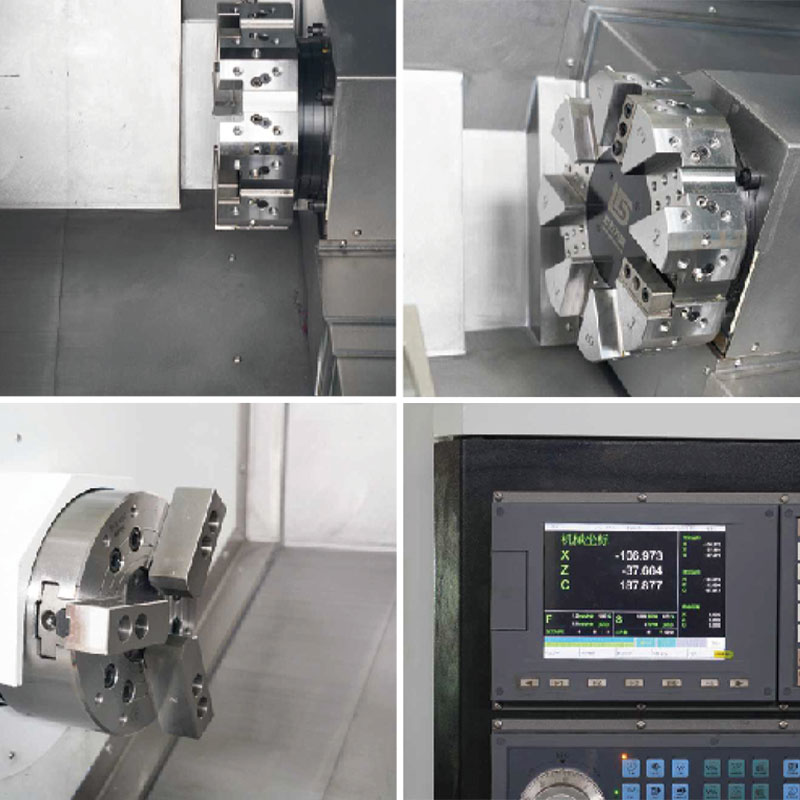

1. Bagong henerasyon SYTEC/7TA-E
2. Bagong Generation Drive Motor at Spindle Drive
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit na katumpakan ng mekanikal na spindle
Teknikal na parameter
| Item | NC-106 |
| Max. Diameter ng Machining | Φ300mm |
| Max. haba ng pagtatrabaho | 350mm |
| Max. Ang pag -on ng diameter | 500mm |
| Mga sukat ng spindle chuck | 6/8inch |
| Max. bilis ng spindle | 4000min -1 |
| Hugis ng spindle end | A2-5 |
| Sa pamamagitan ng siwang ng spindle | Φ56mm |
| Ang panloob na diameter ng tubo ng pagpapalawak ng spindle | Φ45mm |
| Ang panloob na diameter ng pangunahing baras ng baras | Φ90mm |
| Lakas ng spindle | 7.5kw/11kw |
| Rated spindle torque | 70n.m |
| Max. spindle torque | 100n.m |
| Bilang ng mga ibabaw ng turret | 8 |
| Pangasiwaan ang panlabas na tool ng diameter | 25x25 |
| Bit Seat Bore | Φ32mm |
| Paglalakbay z/x | Z: 370mm x: 200mm |
| Mabilis na bilis ng shift z/x | Z: 20m/min x: 20m/min |
| Kapasidad ng supply ng kuryente | 18kva |
| Pangkalahatang sukat ng makina (LXWXH) | 2350 × 1560 × 1715 mm (walang chip conveyor) hindi kasama ang pag -alis ng chip |
| Timbang ng makina | 3300kg $ |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC-106 Horizontal Turning Center supplier and custom NC-106 Horizontal Turning Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
High-precision at High-Efficiency CNC Machining Equipment-Horizontal Turning Center
Sa modernong pagmamanupaktura, ang high-precision at high-efficiency machining kagamitan ay naging susi sa pagpapabuti ng pagiging produktibo sa iba't ibang mga industriya. Ang pahalang na sentro ng pag -on ay hindi lamang tradisyonal na pag -andar ng pag -on, ngunit isinasama rin ang maraming mga pag -andar ng machining tulad ng pagbabarena, boring, paggiling at pag -tap. Ang isang aparato ay maaaring makumpleto ang maraming mga proseso, lubos na binabawasan ang bilang ng mga oras ng paghawak sa workpiece at pagpapabuti ng kahusayan sa produksyon. Ang kakayahang umangkop na ito ay gumagawa ng pahalang na pag -on ng sentro ng isang mainam na pagpipilian para sa iba't ibang mga industriya tulad ng aerospace, paggawa ng sasakyan, pagproseso ng amag, at makinarya ng katumpakan.
Ang Horizontal Turning Center ay dinisenyo gamit ang isang high-rigidity basic na istraktura upang matiyak na ang kagamitan ay maaaring makatiis ng pagputol ng mabibigat na pag-load habang pinapanatili ang matatag na katumpakan ng machining. Ang mahusay na kakayahan ng pagputol at katumpakan ng machining ng mataas na katatagan ay nagbibigay-daan upang makamit ang mahusay at matatag na pagganap ng machining sa paggawa ng masa. Ang sistema ng paglamig ng kagamitan ay nagpatibay ng isang pull-out coolant tank design para sa madaling paglilinis at paghawak ng chip. Ang karaniwang kapasidad ng coolant tank ay 100L, tinitiyak ang mga pangangailangan ng paglamig ng pangmatagalang machining.
Advanced control system at katumpakan na riles ng gabay
Ang pahalang na sentro ng pag-on ay nagpatibay ng bagong henerasyon na Sytec/7TA-E control system at nilagyan ng isang bagong henerasyon ng mga drive motor at spindle drive system. Ang high-torque servo spindle motor ay pamantayan, na nagbibigay-daan sa kagamitan upang mapanatili ang mahusay na output ng kuryente kapag lumiliko o pinong paggiling mga kumplikadong contour. Bilang karagdagan, ang mga gabay sa gabay ng kagamitan at tingga ng mga tornilyo ay gumagamit ng mga sangkap na may mataas na katumpakan mula sa Taiwan o Japan, tinitiyak ang katatagan at kawastuhan pagkatapos ng pangmatagalang pagproseso.
Ang pangkalahatang istraktura ng kama ng kama ng pahalang na sentro ng pag-on ay sumasailalim sa isang mahigpit na proseso ng paggamot ng init upang matiyak na ang tool ng makina ay maaaring mapanatili ang katatagan at kawastuhan sa ilalim ng pangmatagalang mga kapaligiran sa pagproseso ng mabibigat na pag-load. Ang disenyo na ito ay hindi lamang nagpapalawak ng buhay ng serbisyo ng tool ng makina, ngunit nagpapabuti din sa pagiging maaasahan ng pagproseso. Ang kagamitan ay nilagyan din ng isang independiyenteng tangke ng tubig at sistema ng paglilinis ng chip, na epektibong binabawasan ang mga error sa pagproseso na dulot ng akumulasyon ng CHIP at pinapabuti ang kaginhawaan ng pagpapanatili.
Ang kagamitan ay nilagyan ng isang haydroliko na three-jaw chuck bilang pamantayan upang matiyak ang matatag na pag-clamping ng workpiece at pagbutihin ang kaligtasan at kawastuhan ng pagproseso. Kasabay nito, nilagyan ito ng isang awtomatikong chip conveyor upang lubos na mabawasan ang oras para sa manu -manong paglilinis at pagbutihin ang kahusayan sa paggawa. Ang intelihenteng sistema ng kontrol ay ginagawang mas madali ang operasyon, at kahit na ang mga kumplikadong gawain sa pagproseso ay madaling hawakan.
Dahil sa mataas na katumpakan nito, ang kakayahang magamit at mahusay na kapasidad ng produksyon, ang pahalang na sentro ng pag -on ay malawakang ginagamit sa maraming mga industriya. Halimbawa, sa larangan ng aerospace, ang kagamitan ay maaaring magamit para sa pagproseso ng mga bahagi ng katumpakan; Sa industriya ng pagmamanupaktura ng automotiko, maaari itong magamit para sa mahusay na paggawa ng mga bahagi ng engine at mga bahagi ng sistema ng paghahatid; Sa industriya ng pagmamanupaktura ng amag, masisiguro nito ang pagproseso ng mataas na katumpakan ng mga kumplikadong hulma.
