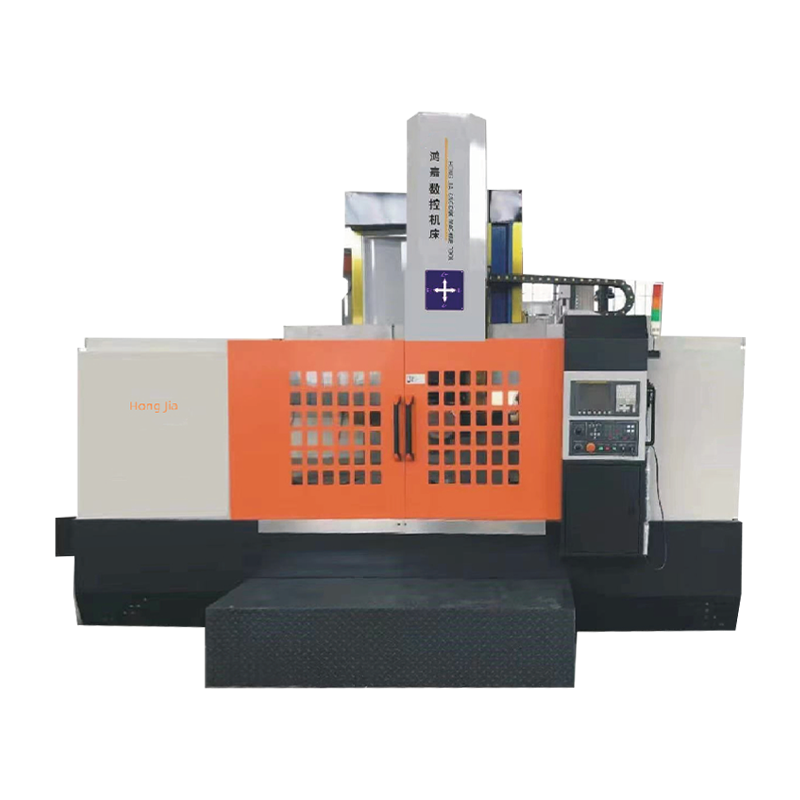

Home / Mga produkto / Vertical Lathe Series / CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe
Numerical control lathe
Ang serye ng CK51 CNC Single-haligi na Vertical Lathe ay isang high-tech na mechatronic na produkto na hinihigop ng aming kumpanya ang pamamaraan ng Contemporary Advanced Design at Manufacturing, ay nagpatibay ng CAD Optimization Design Paraan, ipinatutupad ang Pamantayang Pangunahing Pamantayan ng Enterprise, Pag-configure ng Domestic at Foreign Advanced Functional Component Mga paggalaw, mahabang buhay ng serbisyo at mataas na kahusayan sa pagproseso. Ang makina ay isang high-tech na electromekanikal na integrated na produkto.equipped sa advanced na Siemens 808D CNC system, makakamit nito ang tumpak na kontrol. Kasama sa tool ng makina ang isang 320 apat na istasyon ng electric cutting table, isang apat na bilis na patuloy na variable na paghahatid at isang 30kW servo main motor, tinitiyak ang matatag na lakas at mahusay na mga kakayahan sa pagproseso sa ilalim ng iba't ibang mga kondisyon ng proseso. Ang semi-nakapaloob na istraktura ng proteksyon, proteksyon ng beam, awtomatikong pag-alis ng chip at sistema ng paglamig ng tubig na epektibong mapabuti ang kaligtasan, kalinisan ng pagproseso ng kapaligiran at tibay ng kagamitan.
Impormasyon sa Produksyon
Pagsasaayos ng makina
1. Siemens 808d CNC SysT $ em;
2.320 Four-Station Electric Cutting Table;
3. Apat na bilis ng patuloy na variable na paghahatid, pangunahing motor 30kw servo motor;
4. Proteksyon ng Semi-enclosed, Proteksyon ng Crossbeam, Pag-alis ng Chip, Paglamig ng Tubig;
5. Nilagyan ng isang self-centering hydraulic chuck na may diameter na 1400mm;
6. Ang tool ng makina ay walang pag -andar ng pag -thread at hindi kasama ng isang spindle encoder;
7. Ang base ng workbench ay suportado ng Rolling Guide Rails.
Paggamit ng tool ng makina
Ang tool ng makina na ito ay angkop para sa mga tool na pagputol ng bakal na high-speed, mahirap na mga tool sa pagputol ng haluang metal, at iba't ibang mga tool sa pagputol ng mataas na pagganap upang maproseso ang itim na metal, hindi ferrous metal, at ilang mga di-metal na materyal na workpieces. Maaari itong makumpleto ang magaspang at katumpakan na pag -on ng panloob at panlabas na mga cylindrical na ibabaw, panloob at panlabas na conical na ibabaw, mga patag na ibabaw, rotary ibabaw, at mga grooves sa tool ng makina.
Teknikal na parameter
| Item | Unit | CK5116B |
| Ang pagputol ng tool ay nai -post ang pinakamalaking diameter | mm | 1600 |
| Hydraulic chuck diameter | mm | 1400 |
| Pinakamataas na taas ng workpiece | mm | 1200 |
| Pinakamataas na bigat ng workpiece | t | 5 |
| Saklaw ng bilis ng workbench | r/min | 1-160 |
| Antas ng bilis ng bench | Apat na bilis na walang hakbang | |
| Pinakamataas na metalikang kuwintas ng workbench | Kn/m | 30 |
| Bilang ng mga yugto ng feed para sa may hawak ng tool | Wlevel | Walang hakbang |
| Pinakamataas na puwersa ng paggupit ng patayo na may hawak ng tool | Kn | 25 |
| Pahalang na stroke | mm | 950 |
| Vertical stroke | mm | 800 |
| Paglalakbay sa Cross Beam | mm | 850 |
| Saklaw ng rate ng feed para sa may hawak ng tool | mm/min | 0.1-500 |
| Mabilis na bilis ng paggalaw ng may hawak ng tool | mm/min | 2000 |
| Ang bilis ng pag -aangat ng beam | mm/min | 440 |
| Knife bar cross-sectional dimension (haba x lapad) | mm | 30x40 |
| Pangunahing kapangyarihan ng motor | KW | 30 |
| Pagsasaayos ng system | Siemens 808D | |
| CNC coordinate axis | X. z-axis linkage | |
| Timbang ng makina (humigit -kumulang) | t | 14.5 |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe supplier and custom CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Ang Ningbo Hongjia CNC Technology Co, LTD ay nakatuon na maging isang pinuno ng teknolohiya sa industriya mula nang maitatag ito. Ang kumpanya ay may isang pangkat ng pananaliksik at pag -unlad na binubuo ng mga senior engineer at teknikal na eksperto. Sa pamamagitan ng malakas na teknikal na lakas at mayaman na karanasan sa industriya, patuloy nilang ginalugad ang mga hangganan ng teknolohiya ng CNC at nagbibigay ng pasadyang mga advanced na solusyon sa CNC para sa mga customer sa iba't ibang industriya. CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe ay ang puro embodiment ng teknikal na lakas ng Hongjia CNC. Hindi lamang ito kumakatawan sa pinakabagong mga nagawa ng kumpanya sa larangan ng paggawa ng kagamitan sa high-end, kundi pati na rin isang matingkad na interpretasyon ng konsepto ng kumpanya ng "customer-sentrik, pag-unlad na hinihimok ng pagbabago".
CK-5116B SIEMENS 808D CNC Single-column Vertical Lathe, bilang isang high-tech na mechatronics na produkto na maingat na ginawa ng Hongjia CNC, isinasama ang pagtatapos ng mga kontemporaryong advanced na disenyo at mga teknolohiya sa pagmamanupaktura. Ang produktong ito ay gumagamit ng mga pamamaraan ng disenyo ng pag -optimize ng CAD upang matiyak ang pagkamakatuwiran at pag -optimize ng istraktura ng tool ng makina. Kasabay nito, mahigpit na sinusunod nito ang mga pamantayan sa paggawa ng katumpakan ng kumpanya at nilagyan ng mga advanced na sangkap na gumagana sa bahay at sa ibang bansa, upang makamit nito ang malakas na lakas ng paggupit, sobrang mabigat na kapasidad ng pag -load ng workbench, at mataas na dinamikong at static na higpit ng tool ng makina sa mga tuntunin ng pagganap ng istruktura.
Ang core ng CK-5116B ay namamalagi sa advanced na Siemens 808D CNC system. Sa pamamagitan ng malakas na mga kakayahan sa pagproseso ng data at mga kakayahan sa kontrol ng mataas na katumpakan, tinitiyak ng system na ang bawat pagkilos ng tool ng makina sa panahon ng proseso ng pagproseso ay maaaring makamit ang napakataas na katumpakan. Kung ito ay simpleng pagproseso ng tabas o kumplikadong pagproseso ng ibabaw, ang Siemens 808D ay maaaring hawakan ito nang madali, na nagdadala ng mga gumagamit ng isang hindi pa naganap na karanasan sa pagproseso. Bilang karagdagan, ang system ay mayroon ding isang friendly na interface ng gumagamit at intuitive na proseso ng operasyon, kahit na ang mga first-time operator ay maaaring mabilis na magsimula, lubos na pagpapabuti ng kahusayan sa produksyon at kaginhawaan ng operasyon.
Upang higit pang mapabuti ang kahusayan sa pagproseso at kakayahang umangkop, ang CK-5116B Siemens 808D CNC solong-haligi na vertical lathe ay nilagyan ng isang 320mm four-station na may hawak na tool na may hawak na turret. Ang disenyo na ito ay hindi lamang binabawasan ang oras ng pagbabago ng tool, ngunit lubos din na nagpapalawak ng saklaw ng pagproseso. Kasabay nito, ang apat na bilis ng patuloy na variable na sistema ng paghahatid ng makina at 30kW high-power servo main motor na matiyak na ang matatag at malakas na output ng kuryente ay maaaring maibigay sa ilalim ng iba't ibang mga kondisyon ng proseso upang matugunan ang mga pangangailangan ng iba't ibang mga materyales at kumplikadong pagproseso. Kung ito ay lalim, bilis o pagtatapos ng ibabaw ng pagputol ng metal, ang CK-5116B ay maaaring maabot ang antas ng nangunguna sa industriya.
Ang kaligtasan ay palaging pangunahing pagsasaalang -alang para sa Hongjia CNC upang magdisenyo ng mga tool sa makina. Ang semi-nakapaloob na proteksyon na istraktura at disenyo ng proteksyon ng beam na pinagtibay ng CK-5116B Siemens 808D CNC solong-haligi na vertical lathe epektibong ibukod ang mga splashes sa panahon ng proseso ng pagproseso at matiyak ang kaligtasan ng operator. Kasabay nito, ang pagdaragdag ng awtomatikong sistema ng pag -alis ng chip at sistema ng paglamig ng tubig ay hindi lamang nagpapabuti sa kalinisan ng kapaligiran sa pagproseso, ngunit epektibong nagpapalawak ng buhay ng serbisyo ng tool ng makina at binabawasan ang mga gastos sa pagpapanatili. Ang mga humanized na disenyo na ito ay sumasalamin sa malalim na pag -unawa at kasanayan ng Hongjia CNC ng konsepto ng sustainable development.
