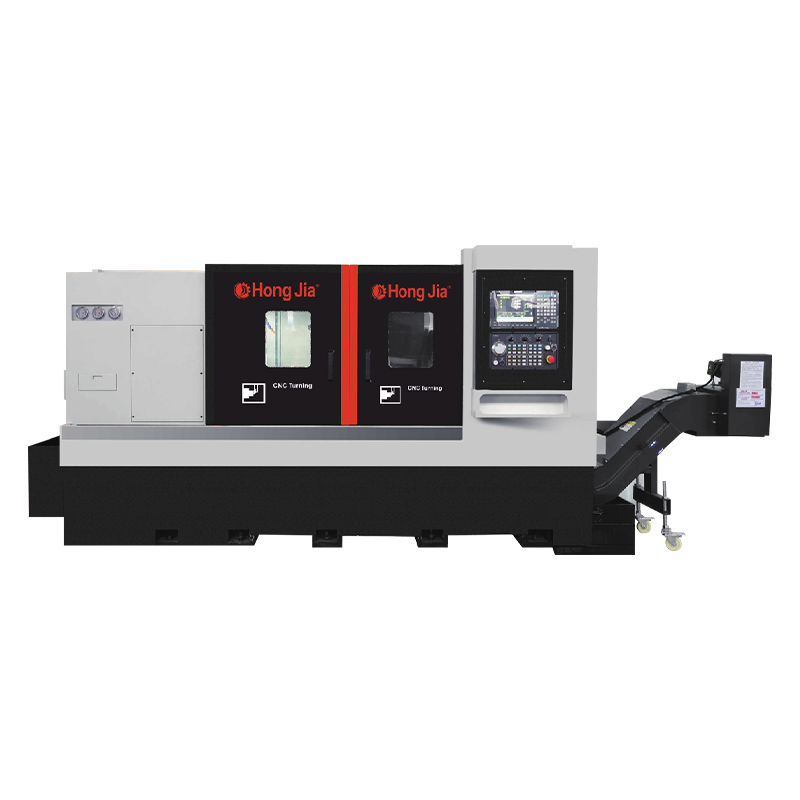

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC112 Drive Motor Horizontal Turning Center NC112 Drive Motor Horizontal Turning Center
Ang aming drive motor na pahalang na pag-on center ay higit sa tradisyonal na pagproseso ng lathe, at isinasama rin ang pagbabarena at pagbubutas ng mga pag-andar, pagkamit ng maraming layunin na paggamit ng isang makina, lubos na pagpapabuti ng kahusayan sa produksyon at kakayahang umangkop. Ang high-rigidity basic na istraktura na may pinalakas na disenyo ay nagsisiguro ng katatagan at tibay ng tool ng makina sa mga mabibigat na operasyon. Kahit na pinoproseso ang mga malalaking workpieces o pagsasagawa ng pagproseso ng high-intensity, maaari itong mapanatili ang mahusay na kalidad ng pagproseso at buhay ng tool.
Ang produkto ay nagpatibay ng isang disenyo ng coolant tank ng coolant, na ginagawang mas madali at mas mabilis ang paglilinis at pagpapanatili kaysa dati. Ang disenyo na ito ay binabawasan ang downtime, tinitiyak ang patuloy na mahusay na operasyon ng kagamitan, at nagbibigay din ng mga empleyado ng isang mas ligtas at mas malusog na kapaligiran sa pagtatrabaho.
Impormasyon sa Produksyon
Kapasidad sa pagproseso
1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na rigidity basic na istraktura, upang makamit ang mabibigat na paggupit
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 125L

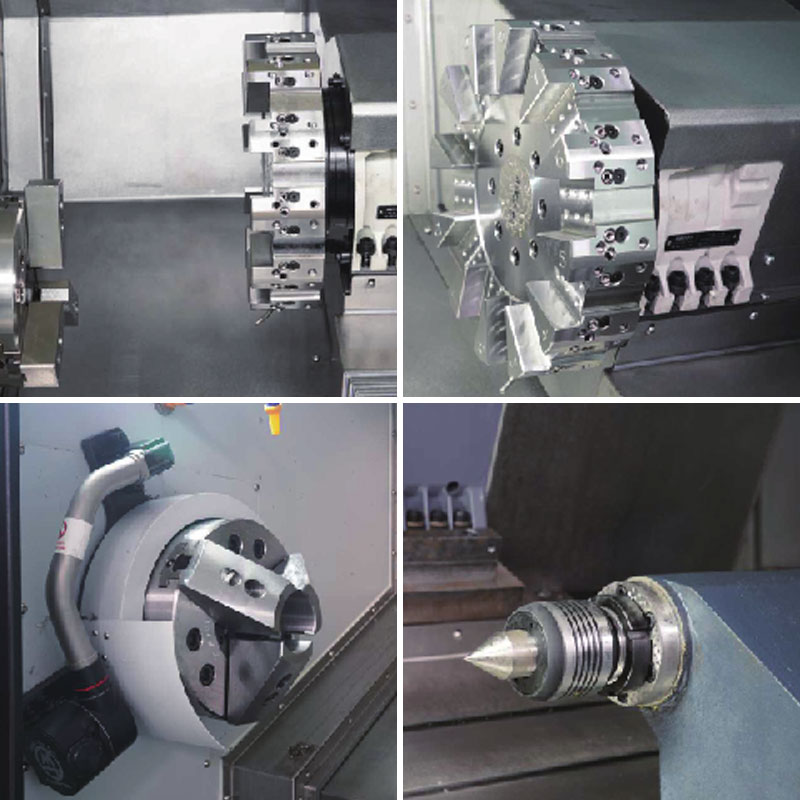

Machine Tool Basic Configur
1. Bagong henerasyon sytec/22ta
2. New Generation Drive Motor
3. Ang bagong henerasyon ng mataas na metalikang kuwintas na spindle motor ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Pamantayan na may built-in na high-speed unit mechanical spindle
Teknikal na parameter
| Item | Unit | NC-112 | |
| Max. Pag -on ang diameter ng kama | mm | Φ750 | |
| Max .Machining diameter | mm | Φ600 | |
| Max. Haba ng paggawa | mm | 970 | |
| Max. Itali ang baras sa pamamagitan ng diameter ng butas | mm | Φ91 | |
| Principal axis | Form ng ilong ng spindle | A2-8/11 | |
| Spindle sa pamamagitan ng diameter ng butas | mm | Φ102 | |
| Tatlong-jaw Chuck na may hawak na kakayahan | 12 " | ||
| Hilahin ang form ng pagkilos ng baras | Presyon ng haydroliko | ||
| MAX .SPINDLE Bilis | r/min | 2000min-1 | |
| Pangunahing kapangyarihan ng motor | KW | 15/18.5 | |
| Feed | X-Axis Travel | mm | 350 |
| Paglalakbay ng Z-axis | mm | 1100 | |
| X/z axis mabilis na bilis ng paglipat | m/min | 25 | |
| Katumpakan | Posisyon ng kawastuhan (x/z) | mm | ± 0.004 |
| Paulit -ulit na kawastuhan sa pagpoposisyon (x/z) | mm | ± 0.002 | |
| Dota | Numero ng tool | 12 | |
| Form ng Pagmamaneho | Servo | ||
| Taas ng sentro | mm | 125 | |
| Oras ng Pagbabago ng Tool (T-T) | S | 0.2 | |
| Mga pagtutukoy ng may hawak ng tool | mm | 50 | |
| Mga pagtutukoy ng Tool ng Square Tool | mm | 25 | |
| Tailstock | Taper ng tailstock manggas | MT-5 | |
| Diameter ng Sleeve Center | mm | Φ80 | |
| Nangungunang Sleeve Maximum na Paglalakbay | mm | 100 | |
| Kaligtasan ng Kaligtasan | Ganap na sarado | ||
| Numerical control system | Bagong Henerasyon 22ta/Fanuc oi-tf | ||
| Timbang ng makina | Kg | 5800 | |
| Pangkalahatang sukat ng makina (LXWXH) | mm | 3480 × 2200 × 1950 $ | |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC112 Drive Motor Horizontal Turning Center supplier and custom NC112 Drive Motor Horizontal Turning Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Ang Ningbo Hongjia CNC Technology Co, Ltd, na may malakas na teknikal na lakas at mayaman na karanasan sa industriya, ay patuloy na galugarin at makabago, at nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC. NC112 Drive Motor Horizontal Turning Center ay isang matingkad na interpretasyon ng konsepto na ito ni Hongjia CNC. Ang kagamitan na ito ay hindi lamang perpektong nagmamana ng mga bentahe sa pagproseso ng mga tradisyunal na lathes, ngunit nakamit din ang tagumpay ng teknolohikal na pagbabago sa batayan na ito, pagsasama ng pagbabarena at pagbubutas na pag -andar, na tunay na napagtanto ang "isang makina para sa maraming paggamit", at lubos na pagpapabuti ng kahusayan at kakayahang umangkop sa produksyon.
Ang NC112 Drive Motor Horizontal Turning Center ay nagpatibay ng isang high-rigidity basic na istraktura, at sa pamamagitan ng pinahusay na disenyo, tinitiyak nito na ang tool ng makina ay maaaring mapanatili ang katatagan at tibay kahit na sa mabibigat na operasyon ng pagputol. Nangangahulugan ito na kung ang pagproseso ng malalaking workpieces o pagsasagawa ng pagproseso ng high-intensity, ang kagamitan ay maaaring magpakita ng mahusay na kalidad ng pagproseso at buhay ng tool. Ang disenyo ng high-rigidity ay hindi lamang nagpapabuti sa kahusayan sa pagproseso, ngunit binabawasan din ang mga pagkakamali na dulot ng panginginig ng boses, tinitiyak ang pagproseso ng kawastuhan ng produkto, at nakakatugon sa mahigpit na mga kinakailangan ng industriya ng paggawa ng katumpakan para sa mga de-kalidad na produkto.
Upang higit pang mapahusay ang karanasan ng gumagamit, ang NC112 Drive Motor Horizontal Turning Center ay makabagong nagpatibay ng isang disenyo ng coolant tank ng coolant. Ang disenyo na ito ay hindi lamang pinapadali ang paglilinis at pagpapanatili ng trabaho, ngunit pinapayagan din ang mga operator na makumpleto ang pang -araw -araw na pagpapanatili nang mas mabilis at maginhawa, epektibong binabawasan ang downtime ng kagamitan at tinitiyak ang tuluy -tuloy at mahusay na operasyon ng linya ng produksyon. Kasabay nito, ang disenyo ay lubos na nagpapabuti sa kapaligiran ng pagtatrabaho, nagbibigay ng mga empleyado ng isang mas ligtas at malusog na espasyo sa paggawa, at sumasalamin sa malalim na pag -aalala ng Hongjia CNC para sa kalusugan at kaligtasan ng mga gumagamit.
Sa mga tuntunin ng pangunahing pagsasaayos, ang NC112 Drive Motor Horizontal Turning Center ay nilagyan ng isang bagong henerasyon ng Sytec/22TA control system, na naitugma sa isang bagong henerasyon ng mga motor ng drive at isang bagong henerasyon ng high-torque servo spindle motor upang magbigay ng malakas na suporta sa kuryente para sa kagamitan. Kung ito ay ang mga riles ng gabay at tingga ng mga tornilyo na na-import mula sa Taiwan o Japan, o ang independiyenteng tangke ng tubig, chip conveyor, at hydraulic three-claw na pagsasaayos, lahat sila ay nagsisiguro ng katatagan at kawastuhan ng kagamitan sa ilalim ng operasyon ng high-speed. Ito ay partikular na nagkakahalaga ng pagbanggit na ang kagamitan ay nilagyan ng isang built-in na high-speed unit mechanical spindle bilang pamantayan, na higit na nagpapabuti sa kahusayan sa pagproseso at kalidad ng pagproseso, na lumilikha ng higit na halaga para sa mga gumagamit.
Sa pamamagitan ng malakas na mga kakayahan sa pagproseso, matatag na pagproseso ng kawastuhan at maginhawang disenyo ng pagpapanatili, ang NC112 drive motor na pahalang na pag -on center ay malawakang ginagamit sa aerospace, paggawa ng sasakyan, pagproseso ng amag at iba pang mga patlang. Hindi lamang ito makumpleto ang tradisyonal na mga operasyon sa pag -on, ngunit nakakatugon din sa mga kumplikadong mga kinakailangan sa pagbabarena at pagbubutas, na nagbibigay ng mga customer ng mas komprehensibo at mahusay na mga solusyon sa pagproseso. Ito ay tiyak na komprehensibong lakas na ito na ginawa ang NC112 Drive Motor Horizontal Turning Center na malawak na kinikilala at pinuri sa merkado, na nagiging ginustong kagamitan para sa maraming mga kumpanya upang mapagbuti ang kahusayan ng produksyon at ma -optimize ang mga proseso ng produksyon.
