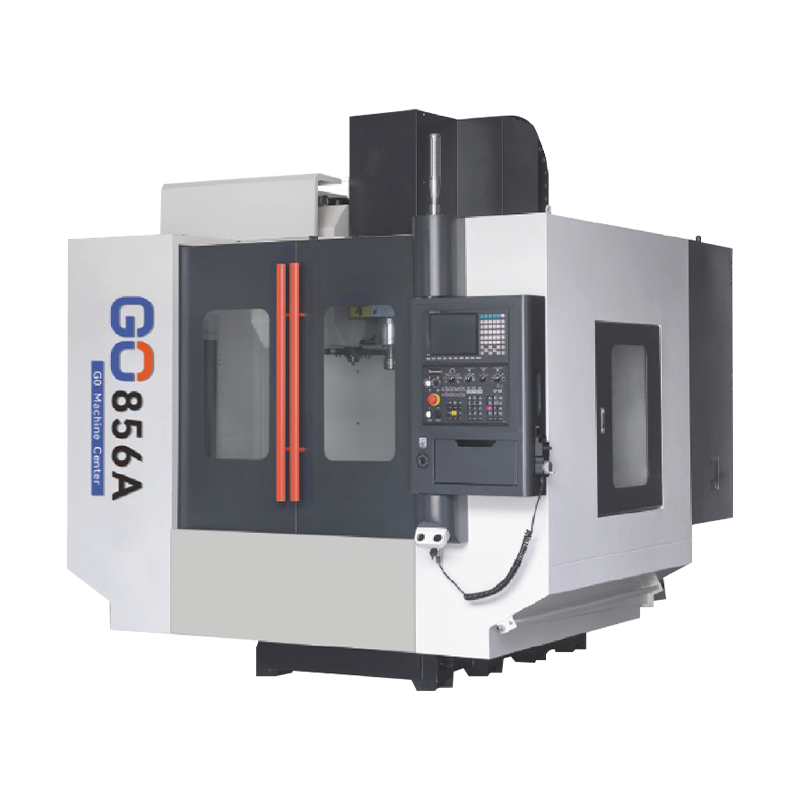

856a Malakas na Duty Machining Center
Ang mga riles ng kama ng tool ng makina na ito ay nagpatibay ng isang malaking disenyo na may malawak at matatag na base, tinitiyak ang katigasan at katatagan ng pangkalahatang istraktura. Ang haligi ng spindle ay nagpatibay ng isang istraktura ng kahon, na sinamahan ng isang pinalawak na disenyo ng saddle at isang paraan ng suporta ng buong pag-load, na maaaring epektibong pigilan ang panginginig ng boses at panlabas na puwersa sa panahon ng pagproseso ng high-speed, tinitiyak ang katatagan at pagiging maaasahan ng pagproseso ng mataas na katumpakan.
Ang tatlong mga axes ng feed ng tool ng makina ay nilagyan ng katumpakan na mga gabay na naka -import mula sa Taiwan, na tinitiyak ang pagpoposisyon ng kawastuhan ng bawat axis, sa gayon ay mapapabuti ang kawastuhan at pag -uulit ng pagproseso. Ang gabay na sistema ng tren ng bawat axis ng feed ay tumpak na dinisenyo at mahigpit na nasubok upang matiyak ang katatagan at kahusayan sa pangmatagalang operasyon.
Ang three-axis lead screw ng tool ng makina ay nagpatibay ng isang pre-kahabaan na proseso, na higit na pinapahusay ang kawastuhan at katigasan ng sistema ng paghahatid, tinitiyak ang katatagan sa panahon ng high-load at high-speed na pagproseso, at binabawasan ang pagbabagu-bago ng pagbabago na sanhi ng mekanikal na panginginig ng boses o mga pagbabago sa temperatura.
Ang system ay nakabuo ng isang one-button reset at one-button tool change function para sa magazine ng tool, na lubos na nagpapabuti sa bilis ng pagbabago ng tool at kadalian ng operasyon.
Ang Belt ng Machine Tool o Direct-Connected Spindle ay maaaring magamit ng High-Pressure Center Water upang mapabuti ang Kahusayan sa Pagproseso.
Impormasyon sa Produksyon
Teknikal na parameter
| Item | Unit | 856a | |
| Paglalakbay | X-axis (kaliwa at kanang saklaw ng machining) | mm | 820 |
| Y-axis (harap at likod machining range) | mm | 560 | |
| Z-axis (itaas at mas mababang saklaw ng pagproseso) | mm | 600 | |
| Distansya mula sa ilong ng spindle hanggang sa ibabaw ng trabaho | mm | 120-720 | |
| Talahanayan ng trabaho | Laki ng talahanayan | mm | 1000 × 550 |
| T-shaped CAO dimensyon | mm | 18 × 5 × 90 | |
| Maximum na pag -load ng talahanayan | kg | 800 | |
| Spindle | Spindle Taper Hole | BT40 | |
| Bilis ng spindle | RPM | 8000-12000 | |
| Spindle drive mode | Tuwid na link/b «lt | ||
| Feed | PUMUNTA | m/min | 36/36/36 |
| G01 maximum na bilis | mm/min | 10000 | |
| G01 minimum na bilis | mm/min | 0.001 | |
| Tool Library | Uri ng Library ng Tool | Uri ng disc ng BT40 | |
| Kapasidad ng imbakan ng tool | 把 | 24t | |
| Pinapayagan na timbang | kg | 3 | |
| Pinakamataas na diameter | mm | Walang katabing φ140 | |
| Katabing oras ng pagbabago ng tool | s | 1.2 | |
| Makina Diameter | Laki ng bakas ng paa | mm | 2700 × 3000 × 2800 |
| Timbang ng makina | T | ≈5.5 | |
| Kawastuhan | Ang pagpoposisyon ng kawastuhan xyz (buong stroke) | mm | 0.008 |
| Paulit -ulit na pagpoposisyon na katumpakan xyz (buong stroke) | mm | ± 0.005 | |
Iba pa
| Item | Unit | T600A |
| Kinakailangan sa presyon ng hangin | kg/cm 2 | 6-8 (Dual Filtration System) |
| Elektrikal na sangkap | Schneider | |
| Kinakailangan ng Boltahe | 380V ± 5phz | |
| Kinakailangan sa temperatura | ° C. | 5-40 |
| Koneksyon sa lupa | Dapat maaasahan na saligan | |
| Pagsasaayos ng system | Bagong henerasyon 22ma set |
Opsyonal
| Item | |||
| 1. System | □ Mitsubishi M80 | □ FANUC MF Plus | □ Bagong henerasyon |
| 2. HEIGHTENED COMBE COLUNCH | □ Itaas sa 200mm | □ Itaas sa 300mm | |
| 3. Axis paikutin | □ 170mm | □ 210mm | □ 250mm |
| 4. Effuet core | □ 30BAR | □ 50bar | □ 70bar |
| 5. Spindle Coolant System $ | |||
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China 856a Malakas na Duty Machining Center supplier and custom 856a Malakas na Duty Machining Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
856a Malakas na Duty Machining Center: Paggawa ng katumpakan
1. Lakas ng Enterprise, Pamumuno sa Teknolohiya
Ang Ningbo Hongjia CNC Technology Co, Ltd, bilang isang high-tech na negosyo na nakatuon sa pananaliksik, pag-unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC, ay palaging itinuturing na makabagong teknolohiya bilang pangunahing puwersa sa pagmamaneho para sa pagbuo ng negosyo. Ang kumpanya ay may isang koponan ng pananaliksik at pag -unlad na binubuo ng mga eksperto sa industriya at mga teknikal na elite, na nakatuon sa paggalugad ng mas mahusay at matalinong mga teknolohiya sa pagproseso. Bilang isang tagapagtustos at pasadyang pabrika ng 856a Malakas na Duty Machining Center , Ang Hongjia CNC, na may malakas na teknikal na lakas at karanasan sa industriya, ay patuloy na sumisira sa mga teknikal na hadlang at magbigay ng mga customer ng mga pasadyang mga solusyon sa CNC upang matugunan ang magkakaibang mga pangangailangan ng maraming mga industriya mula sa aerospace hanggang sa paggawa ng sasakyan upang magkaroon ng pagproseso ng amag.
2. Matatag na istraktura at mahusay na pagganap
Ang disenyo ng 856A Heavy Duty Machining Center ay ganap na isinasaalang-alang ang mataas na mga kinakailangan ng mabibigat na duty machining para sa katatagan at katatagan ng tool ng makina. Ang riles ng kama nito ay nagpatibay ng isang malaking disenyo ng span, kasabay ng isang malawak at matatag na base, upang matiyak ang katigasan at katatagan ng pangkalahatang istraktura, kahit na sumailalim sa pagproseso ng mabibigat na pag-load. Maaari itong mapanatili ang napakataas na katumpakan. Ang haligi ng spindle ay nagpatibay ng isang istraktura na uri ng kahon, na sinamahan ng isang pinalawak na disenyo ng saddle at suporta ng buong pag-load, na epektibong lumalaban sa panginginig ng boses at panlabas na puwersa sa panahon ng high-speed machining, na nagbibigay ng isang solidong garantiya para sa high-precision machining. Ang disenyo na ito ay hindi lamang nagpapabuti sa tibay ng tool ng makina, ngunit tinitiyak din ang kalidad na pagkakapare -pareho ng mga naproseso na bahagi.
3. Patnubay ng katumpakan, tumpak na pagpoposisyon
Sa mga tuntunin ng pangunahing kontrol sa paggalaw, ang three-axis feed system ng 856A mabibigat na duty machining center ay nilagyan ng mga gabay na linear na katumpakan na na-import mula sa Taiwan. Ang mga gabay na ito ay makabuluhang mapabuti ang katumpakan ng machining at pag -uulit ng tool ng makina gamit ang kanilang mahusay na paggabay sa pagganap at kawastuhan ng pagpoposisyon. Ang sistema ng gabay ng bawat axis ay tiyak na dinisenyo at mahigpit na nasubok upang matiyak na maaari itong mapanatili ang mataas na katatagan at kahusayan sa pangmatagalang paggamit. Ang matinding hangarin ng mga detalye ay ginagawang maayos ang 856A Heavy Duty Machining Center sa katumpakan na machining ng mga kumplikadong bahagi at maging ang ginustong kagamitan sa maraming mga patlang na pagmamanupaktura.
4. Pag-upgrade ng Paghahatid, Mag-alala na walang katumpakan
Upang higit pang mapabuti ang kahusayan ng machining at kawastuhan, ang three-axis lead screw ng 856A mabibigat na duty machining center ay nagpatibay ng isang pre-kahabaan na proseso. Ang makabagong disenyo na ito ay epektibong nagpapabuti sa katigasan at katumpakan ng sistema ng paghahatid, at maaaring mapanatili ang napakataas na katatagan kahit na sa ilalim ng mga kondisyon ng pagproseso ng high-load at high-speed, na lubos na binabawasan ang mga pagbabagu-bago ng katumpakan na dulot ng mekanikal na panginginig ng boses o mga pagbabago sa temperatura. Ang makabagong teknolohiya na ito ay hindi lamang nagpapabuti sa kalidad ng ibabaw ng workpiece, ngunit pinalawak din ang buhay ng serbisyo ng tool ng makina, na lumilikha ng higit na halaga para sa mga customer.
5. Matalinong operasyon, maginhawa at mahusay
Sa mga tuntunin ng katalinuhan, ang 856A Heavy Duty Machining Center ay nasa unahan din ng industriya. Isinasama ng system ang isang pindutan ng pag-reset at pag-andar ng pagbabago ng tool ng isang button, na lubos na pinapasimple ang proseso ng pagbabago ng tool, pinapabuti ang kaginhawaan ng operasyon at bilis ng pagbabago ng tool, at iniksyon ang bagong sigla sa pagpapabuti ng kahusayan sa paggawa. Bilang karagdagan, ang tool ng makina ay maaaring mai-configure sa isang belt drive o isang direktang konektado na spindle ayon sa mga pangangailangan ng customer, at maaaring magamit sa isang function na outlet ng high-pressure center upang higit na mapabuti ang kahusayan sa pagproseso at matugunan ang magkakaibang mga pangangailangan sa pagproseso.
