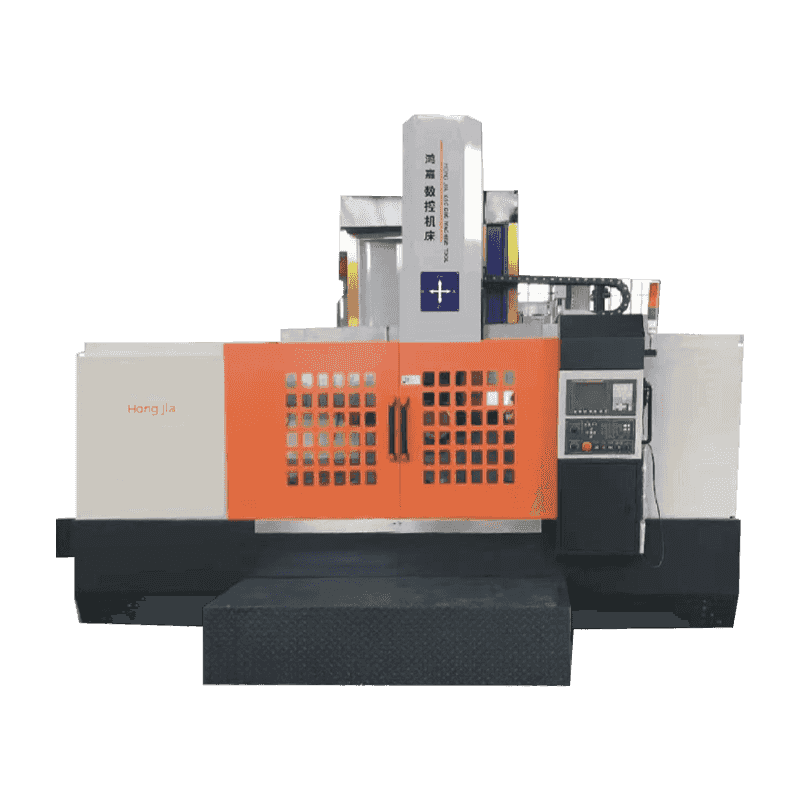

CK-5112B CNC solong-haligi na vertical lathe
Numerical control lathe
Ang serye ng CK51 CNC Single-haligi na Vertical Lathe ay isang high-tech na mechatronic na produkto na hinihigop ng aming kumpanya ang pamamaraan ng Contemporary Advanced na Disenyo at Paggawa, ay nagpatibay ng pamamaraan ng disenyo ng pag-optimize ng CAD, ipinatutupad ang pamantayan ng pagputol ng katumpakan, pag-configure ng domestic at foreign advanced functional na mga sangkap, at napagtanto ang malakas na pagputol ng lakas sa istruktura na pagganap, super-heavy load sa talahanayan, mataas na dinamikong at static na mahigpit na tool ng makina, ang kaligtasan at reliability na lahat, Mga paggalaw, mahabang buhay ng serbisyo at mataas na kahusayan sa pagproseso. Ang makina ay isang high-tech na electromekanikal na integrated na produkto. $
Impormasyon sa Produksyon
Pagsasaayos ng makina
1. Siemens 808d CNC SysT $ em;
2. 320 Four-Station Electric Cutting Table;
3. Apat na bilis ng patuloy na variable na paghahatid, pangunahing motor 22kw servo motor;
4. Proteksyon ng Semi-enclosed, Proteksyon ng Crossbeam, Pag-alis ng Chip, Paglamig ng Tubig;
5. Nilagyan ng isang 1000mm diameter na three-jaw self-centering hydraulic chuck;
6. Ang tool ng makina ay walang pag -andar ng pag -thread at hindi kasama ng isang spindle encoder;
7. Ang base ng workbench ay suportado ng Rolling Guide Rails.
Paggamit ng tool ng makina
Ang tool ng makina na ito ay angkop para sa mga tool na pagputol ng bakal na high-speed, mahirap na mga tool sa pagputol ng haluang metal, at iba't ibang mga tool sa pagputol ng mataas na pagganap upang maproseso ang itim na metal, hindi ferrous metal, at ilang mga di-metal na materyal na workpieces. Maaari itong makumpleto ang magaspang at katumpakan na pag -on ng panloob at panlabas na mga cylindrical na ibabaw, panloob at panlabas na conical na ibabaw, mga patag na ibabaw, rotary ibabaw, at mga grooves sa tool ng makina.
Teknikal na parameter
| Item | Unit | CK5112B |
| Ang pagputol ng tool ay nai -post ang pinakamalaking diameter | mm | 1250 |
| Hydraulic chuck diameter | mm | 1000 |
| Pinakamataas na taas ng workpiece | mm | 1000 |
| Pinakamataas na bigat ng workpiece | t | 3.5 |
| Saklaw ng bilis ng workbench | r/min | 1-200 |
| Antas ng bilis ng bench | Apat na bilis na walang hakbang | |
| Pinakamataas na metalikang kuwintas ng workbench | Kn/m | 25 |
| Bilang ng mga yugto ng feed para sa may hawak ng tool | antas | Walang hakbang |
| Pinakamataas na puwersa ng paggupit ng patayo na may hawak ng tool | Kn | 20 |
| Pahalang na stroke | mm | 700 |
| Vertical stroke | mm | 650 |
| Paglalakbay sa Crossbeam | mm | 650 |
| Saklaw ng rate ng feed para sa may hawak ng tool | mm/min | 0.1-500 |
| Mabilis na bilis ng paggalaw ng may hawak ng tool | mm/min | 2500 |
| Ang bilis ng pag -aangat ng beam | mm/min | 440 |
| Knife bar cross-sectional dimension (haba x lapad) | mm | 30 × 40 |
| Pangunahing kapangyarihan ng motor | KW | 22 |
| Pagsasaayos ng system | Siemens 808D | |
| CNC coordinate axis | X. z-axis linkage | |
| Timbang ng makina (humigit -kumulang) | t | 13 |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China CK-5112B CNC solong-haligi na vertical lathe supplier and custom CK-5112B CNC solong-haligi na vertical lathe company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
CK-5112B CNC solong-haligi na vertical lathe ay isang produktong high-tech mechatronics na ipinanganak mula sa aktibong tugon ng Ningbo Hongjia CNC sa demand sa merkado at pagsasama ng mga kontemporaryong advanced na disenyo at mga teknolohiya sa pagmamanupaktura. Sa proseso ng disenyo ng seryeng ito ng mga tool sa makina, pinagtibay ng Hongjia CNC ang pamamaraan ng disenyo ng pag -optimize ng CAD upang matiyak na ang bawat detalye ay maingat na kinakalkula at na -optimize, na hindi lamang nagpapabuti sa pangkalahatang pagganap ng tool ng makina, ngunit ipinapakita din ang malalim na pamana nito sa larangan ng paggawa ng katumpakan. Sa pamamagitan ng pagpapatupad ng mga pamantayan sa katumpakan ng korporasyon at pag-configure ng mga advanced na functional na sangkap sa bahay at sa ibang bansa, ang CK-5112B CNC solong-haligi na vertical lathe ay nakakamit ng malakas na lakas ng paggupit sa istruktura na pagganap, at ang workbench ay maaaring makatiis ng labis na timbang na naglo-load, habang pinapanatili ang mataas na dinamikong at static na higpit ng tool ng makina, tinitiyak ang kaligtasan at pagiging maaasahan ng lahat ng mga paggalaw.
Ang pangunahing pagsasaayos ng CK-5112B CNC solong-haligi na vertical lathe ay nagtatampok ng pagkakakilanlan nito bilang isang high-end na kagamitan sa CNC. Ito ay nilagyan ng Siemens 808D CNC system. Ang tatak na bantog sa buong mundo ay kilala para sa katatagan, pagiging maaasahan at madaling operasyon, at nagbibigay ng mga gumagamit ng isang madaling maunawaan at madaling gamitin na programming at pagsubaybay sa interface. Ang tool ng makina ay nilagyan ng isang 320mm four-station electric turntable, na lubos na nagpapalawak ng saklaw ng pagproseso at nagpapabuti sa kakayahang umangkop sa pagproseso. Ang apat na bilis ng patuloy na variable na sistema ng paghahatid ay nilagyan ng isang 22kW servo main motor upang matiyak na ang naaangkop na bilis ng paggupit at metalikang kuwintas ay maaaring maibigay sa ilalim ng iba't ibang mga kondisyon ng pagtatrabaho upang matugunan ang magkakaibang mga pangangailangan sa pagproseso.
Sa mga tuntunin ng pagganap ng kaligtasan, ang CK-5112B CNC single-column vertical lathe ay nagpatibay ng isang semi-enclosed na disenyo ng proteksyon, na epektibong ihiwalay ang mga splashes sa panahon ng pagproseso at pinoprotektahan ang kaligtasan ng operator. Kasabay nito, ang proteksyon ng crossbeam, pag -alis ng mga labi at sistema ng paglamig ng tubig ay higit na mapabuti ang kalinisan ng pagproseso ng kapaligiran at ang kahusayan ng operating ng tool ng makina. Ito ay partikular na nagkakahalaga ng pagbanggit na ang tool ng makina ay nilagyan ng isang three-jaw na self-centering hydraulic chuck na may diameter na 1000mm bilang pamantayan. Ang pagsasaayos na ito ay lubos na nagpapabuti sa katatagan ng clamping at pagproseso ng kawastuhan ng workpiece.
Bagaman ang CK-5112B CNC solong-haligi na vertical lathe ay walang isang function na pagproseso ng thread at hindi nilagyan ng isang spindle encoder, hindi ito nakakaapekto sa malawak na aplikasyon nito sa iba't ibang mga patlang na pagproseso ng materyal. Ang tool ng makina ay angkop para sa mga high-speed na tool na bakal, mga tool ng karbida at iba't ibang mga tool na may mataas na pagganap, at maaaring mahusay na maproseso ang mga ferrous metal, hindi ferrous metal at ilang mga di-metallic workpieces. Kung ito ay isang panloob at panlabas na cylindrical na ibabaw, isang panloob at panlabas na conical na ibabaw, isang eroplano, isang rotary na ibabaw o isang uka, ang CK-5112B CNC solong-haligi na vertical lathe ay madaling makumpleto ang pag-agaw at pagtatapos, na nagpapakita ng mahusay na mga kakayahan sa pagproseso at kakayahang umangkop.
Ang base ng worktable ay suportado ng isang Rolling Guide Rail, na kung saan ay isa pang highlight ng CK-5112B CNC solong-haligi na vertical lathe sa disenyo ng istruktura. Ang Rolling Guide Rail ay hindi lamang binabawasan ang paggalaw ng paggalaw, nagpapabuti ng kawastuhan sa pagpoposisyon at ulitin ang kawastuhan sa pagpoposisyon, ngunit tinitiyak din ang katatagan at tibay ng tool ng makina sa ilalim ng pangmatagalang operasyon. Ang disenyo na ito ay nagbibigay-daan sa CK-5112B CNC solong-haligi na vertical lathe upang mapanatili ang napakataas na kawastuhan ng machining at kalidad ng ibabaw kapag ang mga machining na hugis-hugis na mga workpieces, pagtugon sa mga pangangailangan ng mga industriya tulad ng aerospace, paggawa ng sasakyan, at pagproseso ng amag para sa mga bahagi ng high-precision.
