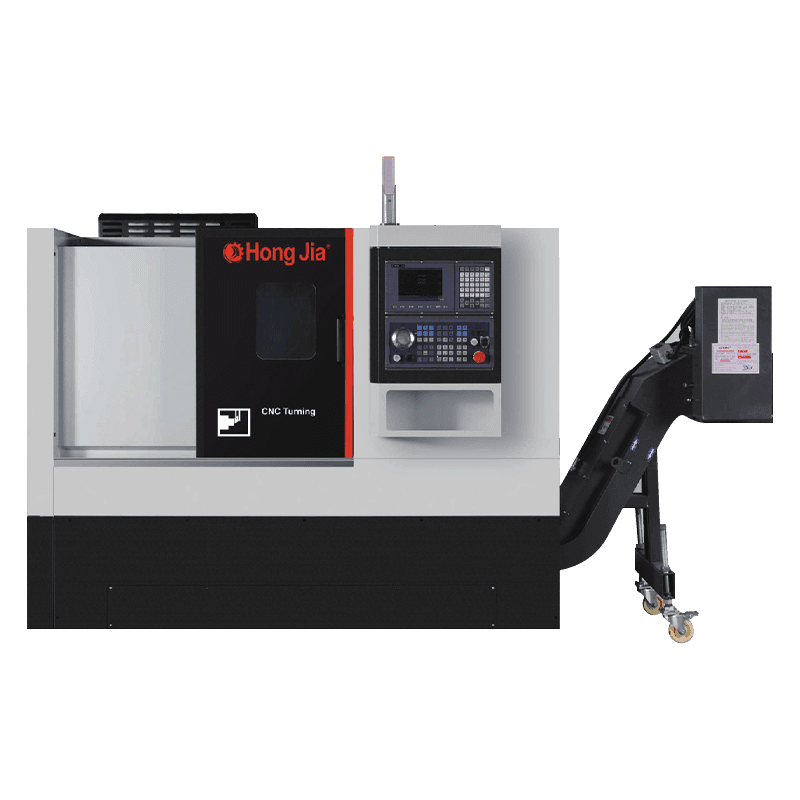

Home / Mga produkto / Pahalang na serye ng CNC Turning at Milling / NC-106D High-Efficiency Heavy-Cutting Horizontal Turning Center NC-106D High-Efficiency Heavy-Cutting Horizontal Turning Center
Ang mataas na kahusayan na mabibigat na pagputol ng pahalang na sentro ng pag-on ay isang tool na may mataas na pagganap na makina na idinisenyo para sa pagproseso ng mabibigat na tungkulin at paggawa ng mataas na katumpakan. Mayroon itong isang high-rigidity basic na istraktura at maaaring makamit ang matatag na pagputol ng mabibigat na pag-load. Ang kagamitan ay nagpatibay ng isang advanced na sistema ng drive at isang built-in na high-speed na katumpakan ng spindle, na nilagyan ng isang multi-station power turret, at sumusuporta sa iba't ibang mga proseso ng pagproseso tulad ng pag-on, pagbabarena at pagbubutas. Ang mahusay na paglamig at sistema ng pag-alis ng chip ay nagsisiguro sa kalinisan at katatagan para sa pangmatagalang operasyon, na angkop para sa mga pangangailangan sa paggawa ng mataas na lakas, habang nagbibigay ng mahusay na kawastuhan sa pagproseso at kahusayan sa paggawa, na ginagawa itong tanging pagpipilian sa mabibigat na larangan ng industriya.
Impormasyon sa Produksyon
Kakayahang pagproseso

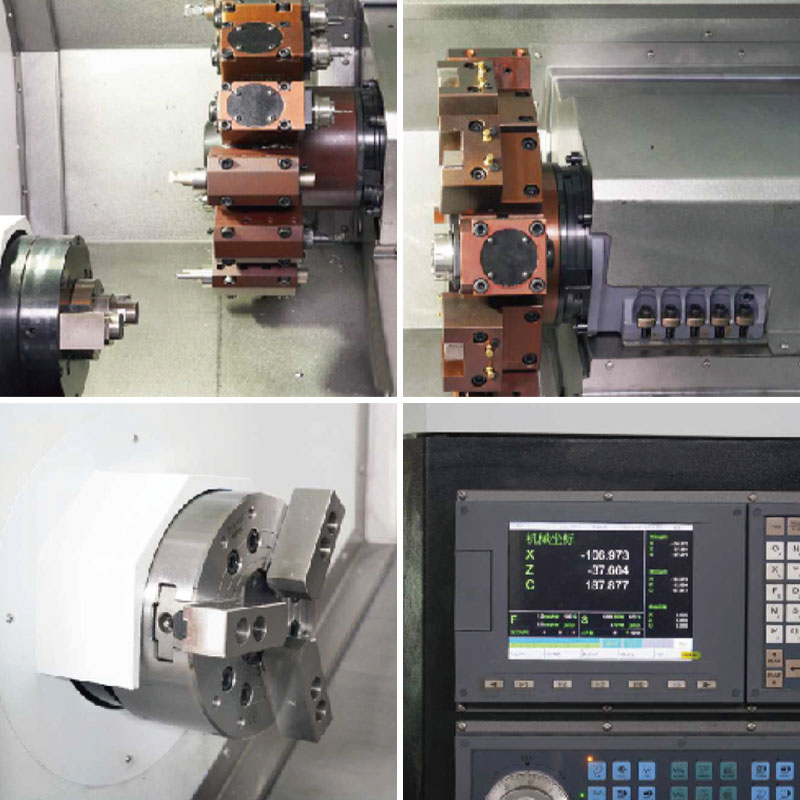

1. Ang lathe, pagbabarena, at pagbubutas ay maaaring isagawa
2. Mataas na Rigidity Basic Structure. Upang makamit ang mabibigat na pagputol
3. Mahusay na kakayahan sa pagputol at matatag na pagproseso ng pagproseso upang makamit ang mataas na produksyon
4. Ang draw-out coolant tank ay ginagamit para sa madaling paglilinis at pagputol
5. Pamantayang Kapasidad ng Tank: 100L
Machine Tool Basic Configur
1. Bagong henerasyon sytec/22ta
2. Bagong Generation Drive Motor at Spindle Drive
3. Ang built-in na high-speed precision motorized spindle ay pamantayan
4. Taiwan o Japan wire riles at tornilyo
5. Paghiwalayin ang tangke ng tubig
6. Machine ng Pag -alis ng Chip
7. Presyon ng langis Tatlong claws
8. Mga istasyon ng Power Tower 12
Teknikal na parameter
| Item | NC-106D |
| Max. Diameter ng Machining | Φ280mm |
| Max. haba ng pagtatrabaho | 300mm |
| Max. Ang pag -on ng diameter | 500mm |
| Mga sukat ng spindle chuck | 6/8inch |
| Max. bilis ng spindle | 5000min -1 |
| Hugis ng spindle end | A2-5 |
| Sa pamamagitan ng siwang ng spindle | Φ56mm |
| Ang panloob na diameter ng tubo ng pagpapalawak ng spindle | Φ45mm |
| Ang panloob na diameter ng pangunahing baras ng baras | Φ90mm |
| Lakas ng spindle | 11kw |
| Rated spindle torque | 35n.m |
| Max. spindle torque | 70n.m |
| Bilang ng mga ibabaw ng turret | 12 |
| Pangasiwaan ang panlabas na tool ng diameter | 20x20 |
| Bit Seat Bore | Φ25 |
| Turret Power Head Model | BMT40/ER20 |
| Pinakamataas na bilis ng ulo ng lakas ng turret | 4000mm-1 |
| Cutter Tower Power Head Motor Power | 2.4kw |
| Turret Power Head Torque | 7.7n.m |
| Feed axis z/x direksyon paglalakbay | Z: 370mm x: 185mm |
| Feed shaft z/x motor power | 1.7kw |
| Mabilis na bilis ng shift z/x | Z: 20m/min x: 20m/min |
| Mabilis na bilis ng shift a | A: 20m/min |
| Kapasidad ng supply ng kuryente | 20kva |
| Pangkalahatang sukat ng makina (LXWXH) | 2040 × 1560 × 1715mm (walang chip conveyor) hindi kasama ang pag -alis ng chip |
| Timbang ng makina | 3500kg $ |
Makipag -ugnay
Ningbo Hongjia CNC Technology Co, Ltd.
Ang Ningbo Hongjia CNC Technology Co, Ltd ay nagsimula noong 2006 at itinatag noong 2018. Matatagpuan ito sa Qianwan New District, Ningbo City, Zhejiang Province, South Wing ng China Yangtze River Delta Economic Zone. Ito ay isang enterprise na dalubhasa sa pananaliksik, pag -unlad, paggawa at pagbebenta ng kagamitan sa pagputol ng metal ng CNC. Bilang isang China NC-106D High-Efficiency Heavy-Cutting Horizontal Turning Center supplier and custom NC-106D High-Efficiency Heavy-Cutting Horizontal Turning Center company, Na may malakas na lakas ng teknikal at mayaman na karanasan sa industriya, ang Hongjia CNC ay nakatuon sa pagbibigay ng mga customer ng mga advanced na solusyon sa CNC upang matugunan ang mga pangangailangan ng mga customer sa iba't ibang industriya.
Halaman at kagamitan
Ano ang balita
-
Sa lalong mapagkumpitensyang industriya ng pagmamanupaktura ngayon, ang mga kumpanya ay lalong humihingi ng mataas na kahusayan, mataas na katumpakan, at lubos na isinama na mga solusyon sa machining. Ningbo Hongjia C...
Magbasa pa -
Isang pagbabarena at pag -tap machine ay isang tool ng makina na pinagsasama ang mga pag -andar ng pagbabarena at pag -tap. Pangunahing ginagamit ito upang mag -drill ng mga butas at lumikha ng mga panloob na mg...
Magbasa pa -
1. Bakit ginusto ng industriya ng aerospace Pahalang na mga sentro ng pag -on ? Gravity Advantage: Iwasan ang pagpapapangit ng mga malalaking workpieces Mga problema sa ...
Magbasa pa
Kaalaman sa industriya
Bakit ang mataas na kahusayan na mabibigat na pagputol ng pahalang na pagpili ng sentro ng isang mainam na pagpipilian para sa mabibigat na pang-industriya na aplikasyon?
Ningbo Hongjia CNC Technology Co, LTD: Professional CNC Equipment Manufacturer
Ang Ningbo Hongjia CNC Technology Co, LTD ay nakatuon sa pananaliksik at pag -unlad, paggawa at pagbebenta ng mga kagamitan sa pagputol ng metal ng CNC, at nakatuon sa pagbibigay ng mga advanced na solusyon sa CNC para sa mga customer sa iba't ibang mga industriya. Bilang isang tagapagtustos at pasadyang tagagawa ng NC-106D Mataas na kahusayan mabibigat na pagputol ng pahalang na sentro ng pag-on, ang Hongjia CNC ay nakasalalay sa malakas na teknikal na lakas at mayaman na karanasan sa industriya upang lumikha ng mataas na pagganap, mataas na katumpakan na kagamitan sa tool ng makina upang matugunan ang magkakaibang mga pangangailangan sa pagproseso ng mga customer.
Ang High-Efficiency Heavy-Cutting Horizontal Turning Center ay isang tool na may mataas na pagganap na makina na idinisenyo para sa pagproseso ng mabibigat na tungkulin at paggawa ng mataas na katumpakan. Sa pamamagitan ng mataas na rigidity basic na istraktura, ang kagamitan ay maaaring makamit ang matatag na pagputol ng mabibigat na tungkulin habang nagkakaroon ng mahusay na kawastuhan sa pagproseso at kahusayan sa paggawa, na sumasakop sa isang hindi mapapalitan na posisyon sa mabibigat na larangan ng industriya.
Napakahusay na mga kakayahan sa pagproseso upang matugunan ang iba't ibang mga kinakailangan sa proseso
Ang mataas na kahusayan na mabibigat na pagputol ng pahalang na sentro ay sumusuporta sa iba't ibang mga teknolohiya sa pagproseso tulad ng pag-on, pagbabarena at pagbubutas, at maaaring matugunan ang mahusay na mga pangangailangan sa pagproseso ng mga kumplikadong bahagi. Ang istraktura ng mataas na rigididad nito ay nagsisiguro ng katatagan sa panahon ng mabibigat na pagputol, epektibong binabawasan ang panginginig ng boses, at nagpapabuti sa kawastuhan sa pagproseso, ginagawa itong isang mainam na kagamitan para sa mga kapaligiran ng produksiyon ng high-intensity.
Ang istraktura ng mataas na rigididad para sa matatag na mabibigat na pagputol
Ang kagamitan ay nagpatibay ng isang mataas na rigidity na pangunahing disenyo ng istraktura, na maaaring makatiis ng mga puwersa ng pagputol ng mataas na pag-load at matiyak ang katatagan at kawastuhan ng proseso ng pagproseso. Pinagsama sa mataas na kalidad na mga linear na riles at lead screws mula sa Taiwan o Japan, ang tool ng makina ay higit na nagpapabuti sa katatagan at buhay ng serbisyo ng pagproseso, na nagbibigay-daan sa pagpapatakbo ng stably sa loob ng mahabang panahon.
High-Performance Drive System at high-speed spindle upang mapabuti ang kahusayan sa produksyon
Ang tool ng makina na ito ay nagpatibay ng isang bagong henerasyon ng Sytec/22TA control system at nilagyan ng advanced na drive motor at spindle drive system upang makamit ang mas tumpak na kontrol sa pagproseso. Ang built-in na high-speed precision electric spindle ay hindi lamang nagpapabuti sa bilis ng pagproseso, ngunit tinitiyak din ang pagproseso ng kawastuhan, pagtugon sa dalawahang pangangailangan ng mataas na kahusayan at mataas na katumpakan sa industriya ng pagmamanupaktura ng high-end.
Ang multi-station power turret ay nagpapabuti sa kakayahang umangkop sa pagproseso
Ang kagamitan ay nilagyan ng isang 12-istasyon ng lakas ng turret, na sumusuporta sa iba't ibang mga pagsasaayos ng tool, na nagpapagana upang maayos na makumpleto ang pagproseso ng iba't ibang mga proseso, bawasan ang oras ng pagbabago ng tool, at pagbutihin ang pangkalahatang kahusayan sa produksyon. Ang mataas na katatagan ng power turret ay nagsisiguro din sa pagiging maaasahan sa panahon ng pangmatagalang patuloy na pagproseso.
Mahusay na sistema ng paglamig at pag-alis ng chip upang matiyak ang pangmatagalang operasyon na matatag
Ang tool ng makina ay nilagyan ng isang independiyenteng tangke ng tubig at isang advanced chip conveyor, na maaaring mabilis na alisin ang mga chips, bawasan ang akumulasyon ng init sa panahon ng proseso ng pagputol, at pagbutihin ang katatagan ng pagproseso. Ang drawer-type coolant tank ay idinisenyo para sa madaling paglilinis at pagpapanatili, at ang karaniwang kapasidad ng coolant ay umabot sa 100L, na angkop para sa pangmatagalang mga pangangailangan sa pagproseso ng high-intensity.
Nakakatugon sa mga pangangailangan ng mataas na lakas ng paggawa ng mabibigat na industriya
Bilang isang mahusay na kagamitan sa pagproseso na espesyal na idinisenyo para sa mabibigat na industriya, ang mataas na kahusayan na mabigat na pagputol ng pahalang na pag-on center ay malawakang ginagamit sa paggawa ng sasakyan, aerospace, paggawa ng barko, kagamitan sa enerhiya at iba pang mga industriya na may mahusay na kakayahan sa pagputol, matatag na pagproseso ng katumpakan at mahusay na kapasidad ng produksyon, at maaaring makayanan ang iba't ibang mga hamon sa paggawa ng mataas na layunin.
